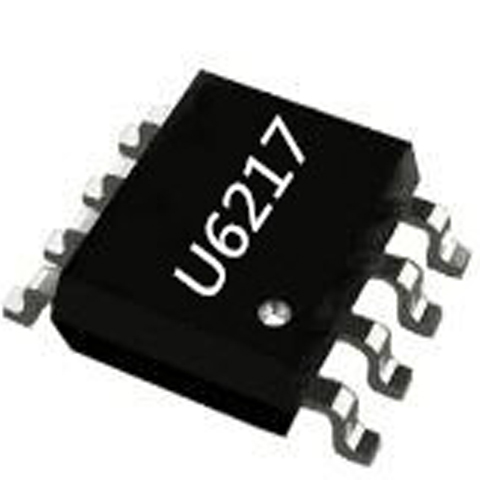

U6217 電源IC從電源設計中影響功率的三個指標：效率、尺寸和散熱性方面來看，都極有優勢。同時還與昂寶OB2530TCP、OB2576TCP這兩顆電源IC腳位兼容，可替代，成本還低，一定要了解下！

U6217 電源IC主要特點：

& 集成 650V MOSFET

& ±4% 恒流、恒壓精度

& 待機功耗<70mW

& 多模式原邊控制方式

& 工作無異音

& 優化的動態響應

& 可調式線損補償

& 集成線電壓和負載電壓的恒流補償

& 集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

封裝形式 SOP-8

U6217 電源IC腳位功能描述：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率 MOSFET 漏極。

U6217 電源IC內置650V高壓MOSFET（內置2.6歐最大）；處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測到VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。該芯片提供了極為全面的輔助功能，包含輸出欠壓保護、輸出過壓鉗位和輸出欠壓提醒等功能。內置高壓啟動電路可支持系統輸出電壓低至2V時，U6217電源IC 仍能正常工作。
