LED照明驅動芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET 和控制器。U6113 內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于LED照明的應用中，是帶有準諧振式的降壓型功率開關器。

在LED照明驅動芯片U6113內部，只要當內部高壓 MOSFET 關斷時，5.8V的穩壓器就會從芯片的 Drain 管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓 MOSFET 導通的時候，5.8V穩壓器則停止工作而芯片靠VDD電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。

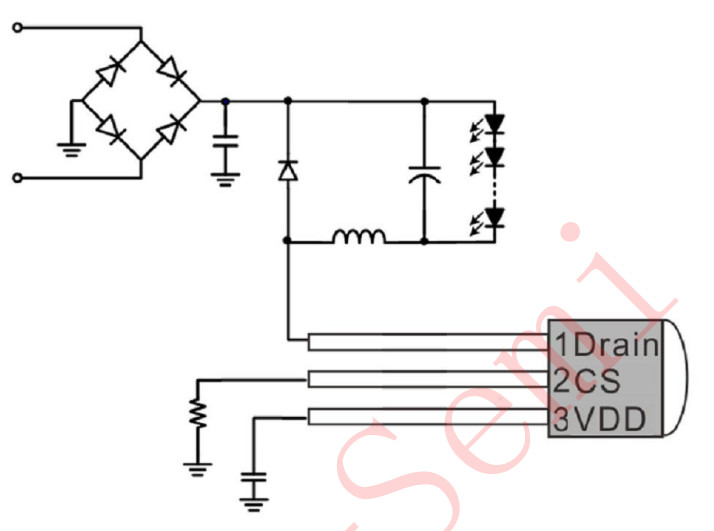

LED照明驅動芯片U6113典型應用：

*在 40V LED 輸出電壓下：

175~265VAC：120mA

85~265VAC：100mA

*在 60V LED 輸出電壓下：

175~265VAC:100mA

85~265VAC：90mA

LED照明驅動芯片U6113的工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。主要特點有：

*內部集成 550V 高壓 MOSFET

*±4% 恒流精度

*超低 VDD 工作電流

*準諧振工作模式提高系統效率

*無需輔助繞組

*集成式高壓電流源提高啟動速度

*集成式線電壓補償優化調整率

*集成式過熱功率補償

*內部保護功能:

 LED 開路和短路保護

 芯片過熱保護

 逐周期電流限制

 前沿消隱

 腳位懸空保護

 VDD 腳欠壓保護

*極簡封裝：TO-92

為了避免當MOSFET關斷時由線路中寄生電感引起的電壓振蕩造成電流過零檢測電路的誤觸發，在LED照明驅動芯片U6113內部設計有最小關斷時間模塊（典型值 2us）。芯片的最大關斷時間典型值為250us。此外，U6113還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。
