隨著折疊屏手機價格逐步下探，市場上折疊手機的品類也日趨豐富——具備便攜、價格更優、外觀小巧的上下折疊產品正成為折疊手機出貨的主力軍。這也說明消費者在購買電子產品的時候，簡單方便、經濟實惠的產品永遠是最受歡迎的。是時候向大家推薦一款外圍簡單、性?xún)r(jià)比高的充電器芯片了——U6773V！

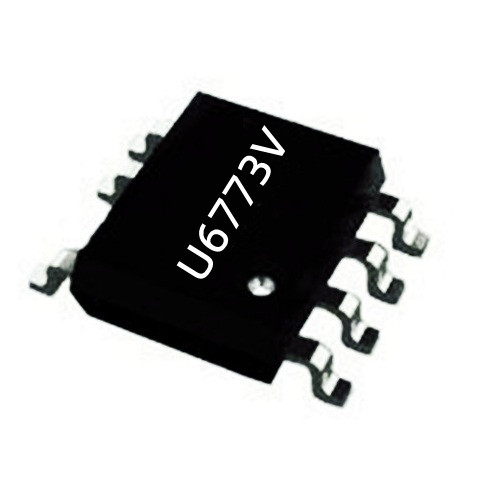

充電器芯片U6773V是高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。采用內置MOS SOP-7封裝，應用靈活性?xún)r(jià)比高，最大限度地減少了系統元件的數目，用頻率調制方法來提高系統效率和減小電磁干擾。且系統效率輕松達到六級能效。還內置線纜壓降補償，由此取得良好的負載調整率。

充電器芯片U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。

充電器芯片U6773V內置軟啟動功能來減緩功率MOS開啟時的電壓應力，在輕載情況下，控制器通過降低開關頻率來很好的調節和提高效率，在空載情況下，滿足待機功耗在70mW以?xún)?nèi)。當輸出短路時，控制器可以使開關頻率箝位在16KHz，能夠提高系統的可靠性。

充電器芯片 U6773V具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。原邊反饋/內置MOSFET內置環路補償，省去額外的補償或?yàn)V波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。

充電器芯片U6773V管腳名稱：

1 VCC 輸入芯片電源

2 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制

3 CPC 連接到GND的輸出電纜補償

4 CS 電流采樣輸入管腳

5、6 Drain  內部功率管的漏極

7 GND P 芯片參考地

在新一輪產業恢復的密集攻勢下，消費電子市場迎來重要窗口，充電器芯片需求也處于上升趨勢，做好準備尋找增量市場，未來非常值得期待！
