副邊15W充電器芯片U6203D效率滿足六級能效要求，副邊反饋/內置600V 功率MOSFET內置65KHz 工作頻率；零OCP恢復間隙控制避免低壓?jiǎn)?dòng)失敗，內置4mS軟啟動, 管腳浮空保護。

副邊15W充電器芯片U6203D工作模式：

1. CC 工作模式：在CC工作狀態，U6203D采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。

2. 保護控制：U6203D含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。

3. CV 工作模式：在CV工作狀態，U6203D使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。

4. 高壓?jiǎn)?dòng)控制：U6203D在啟動階段，采用高壓?jiǎn)?dòng)技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到VDDon，芯片開始工作的同時高壓?jiǎn)?dòng)電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

副邊15W充電器芯片U6203D常被用來替代OB2358，其實還可以替代微盟ME8109、啟達CR6228/9、CR5223/5243等等，

1 NC 無連接。引腳沒有任何用途，只是限于封裝形式。

2 VDD 芯片供電管腳。

3 FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 CS 電流采樣輸入管腳。

5、6 DRAIN 內置功率MOSFET漏極。

7 GND 芯片參考地。

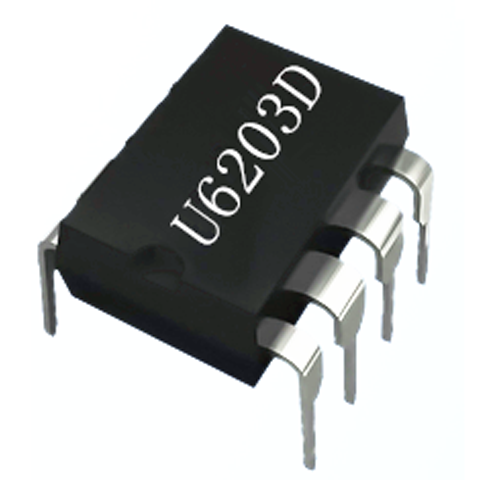

副邊15W充電器芯片U6203D采用DIP-7的封裝方式，推薦輸出5V1.2A/2A/2.5A和12V1A，可應用在控制板系統、充電器、適配器、控制板系統、LED照明驅動電源系統等。
