友恩U6773H電源管理芯片是一款高性能準諧振式、原邊控制功率開關，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。在恒壓輸出模式中，U6773H采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片利用恒流環實現準諧振控制。

采用友恩U6773H電源管理芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。U6773H 集成有多種保護功能：VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(SLP)、FB 短路保護和VDD箝位等。

友恩U6773H電源管理芯片主要特性：

集成 650V MOSFET

高效率準諧振工作模式

±5% 恒流、恒壓精度

待機功耗 <70mW

多模式原邊控制方式

工作無異音

優化的動態響應

可調式線損補償

集成線電壓和負載電壓的恒流補償

集成完善的保護功能：

短路保護 (SLP)

FB 短路保護

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

封裝形式 SOP-7/DIP-7

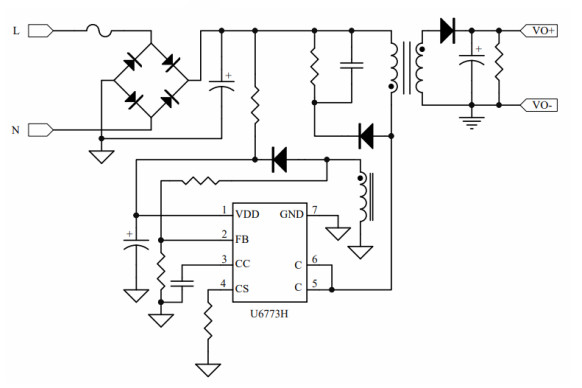

典型應用：

手機充電器

交流適配器

技術團隊，溝通

有從事電源行業20年以上經驗的應用工程師團隊；

工程師擁有一線電源大廠從事研發電源方案經歷，曾服務冠德，茂碩，航嘉等公司；

研發部門由一批海歸博士和國內高校從事電源研發芯片資深研究人員組成；

多項電源方案應用性專利，創新技術

銀聯寶強大的研發團隊，積累了眾多一線電源應用方案經驗，研發成果榮獲多項電源方案應用性專利，可為企業定制性能更優的解決方案。

一線精良設備，精密檢測

銀聯寶擁有電子負載儀、 EMI測試設備、雷擊測試儀、ESD測試儀 AC電源、功率計、示波器、高低溫測試等精良設備，為電源方案設計提供品質保障。

精細化服務，貼心周到

銀聯寶提供電源DEMO設計整套方案，包括方案認證，EMI測試調機樣機測試承認，小批量產跟線服務，批量出廠后質量反饋跟蹤。為中小電源廠提供工廠管理工藝標準流程，根據需求開發優化的電源方案定制方案，并提供整套方案調試，符合安規要求。
