智能手機發展至今，各類設計層出不窮，有一些設計比如LTPO、素皮、戰術鏡頭等被稱為反人類設計，飽受爭議，但也有消費者覺得有趣可接受。所謂仁者見仁智者見智。今天給小伙伴們推薦的卻是一款得到大眾一致認可的充電器芯片U6217！

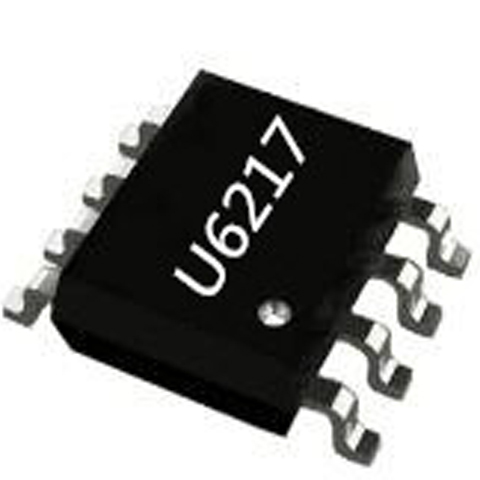

充電器芯片U6217是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。

充電器芯片U6217主要特點：

&集成 650V MOSFET

&±4% 恒流、恒壓精度

&待機功耗<70mW

&多模式原邊控制方式

&工作無異音

&優化的動態響應

&可調式線損補償

&集成線電壓和負載電壓的恒流補償

&集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

&封裝形式 SOP-8

充電器芯片U6217在恒壓輸出模式中，采用多模式工作方式，即調幅控制(AM)和調頻控制 (FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6217可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。典型功率推薦:

U6217SL——175-265VAC：18W    85-265VAC：15W

U6217SM——175-265VAC：24W   85-265VAC：18W

充電器芯片U6217腳位分析：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率 MOSFET 漏極。

手機上這些設計糟粕與否，取決于個人喜好。但手機充電器芯片的品質如何，效果卻是立竿見影，標準分明的。來深圳銀聯寶科技，找尋屬于你的合適“芯”情！
