當前位置：首頁 » 功率系列電源方案 » 12W 電源方案 » 12W系列 5V2.4A能效六級方案

: 12W系列 5V2.4A能效六級方案

效率滿足六級能效要求
內置650V 功率MOSFET
自動補償輸入電壓.電感感量變化,實現高精度
多模式PSR 控制提高可靠性和效率
內置軟啟動，啟動電流，管腳浮空保護

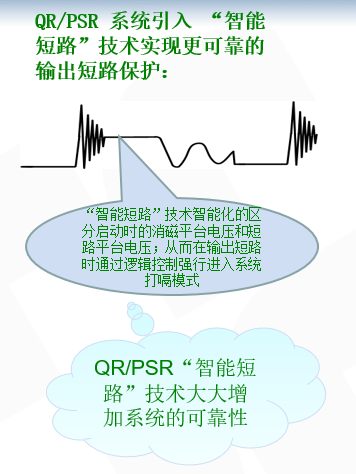

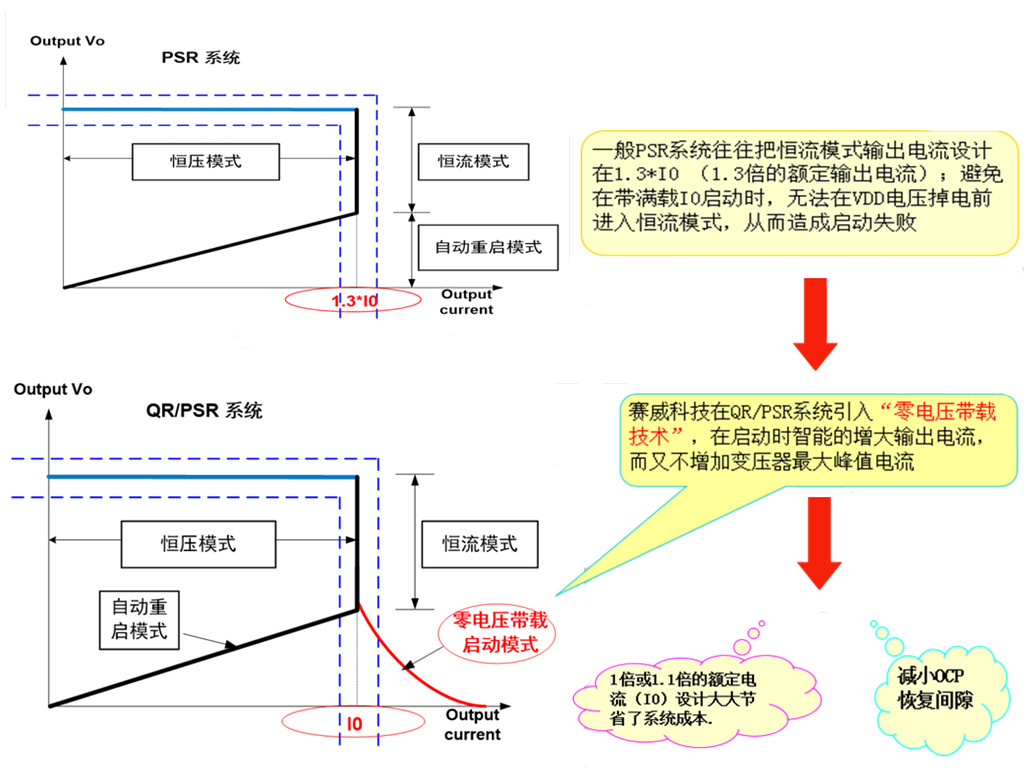

零電壓帶載啟動減小OCP恢復間隙
逐周期電流限制, 內置前沿消隱
±5％恒壓恒流精度
內置反饋腳(FB)短路保護

全國服務熱線：13316805165

產品展示

銀聯寶科技 AC-DC開關電源方案選型表
產品型號 <超鏈接>	電路拓補	功率管耐壓 (V)	導通電阻(Ω)	待機功耗 (mW)	IC大輸出功率(W)	工作頻率(KHZ)	典型應用	封裝
U6117D	原邊反饋/內置MOSFET	600	BJT	＜75	12W	60	12V 1.0A	DIP-8
SF6773V	原邊反饋/內置MOSFET	650	2.5 Ω	＜75	13W	40--120	5V 2.4A	SOP-7
SF5938S	原邊反饋/內置MOS	600	3.8 Ω	＜75	15W	40--70	12V 1.0A	DIP-7/8
SF5539/H	副邊反饋/內置MOSFET	600	3.8 Ω	＜75	15W	50/ 65	9V 1.5A	DIP-7/8
SF1538	副邊反饋/內置MOSFET	600	2.2 Ω	＜300	15W	可調	12V 1.0A	DIP-8
SF1539	副邊反饋/內置MOSFET	600	/	＜300	15W	50	24V 0.5A	DIP-8
SF1539HT	副邊反饋/內置MOSFET	600	3.8Ω	＜300	15W	65	24V 0.5A	DIP-8
SF5928S	原邊反饋/內置MOSFET	600	3.8Ω	＜100	15W	40--70	5V 2.0A	DIP-7/8

sf6773v

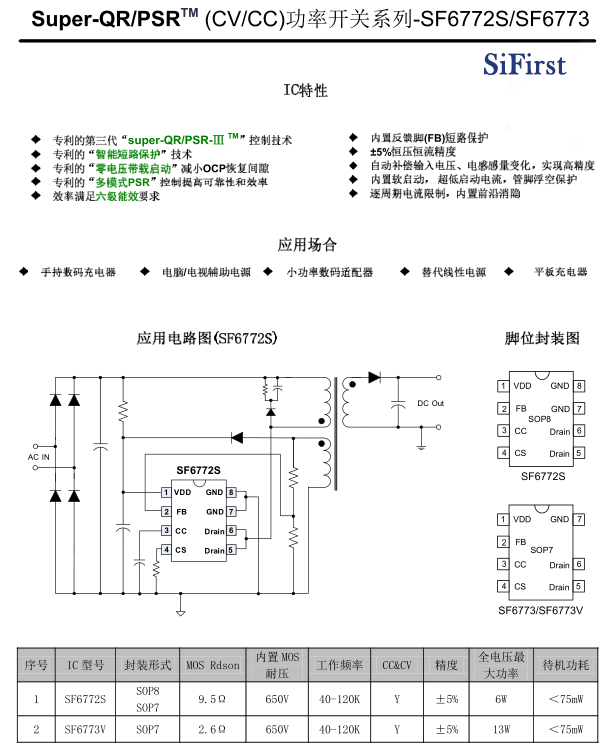

電路圖

SF6773V 5V/2.4A常規測試數據（滿足六級能效）

特性

平均待機功虛: 55 mW

平均效率: 84.37%

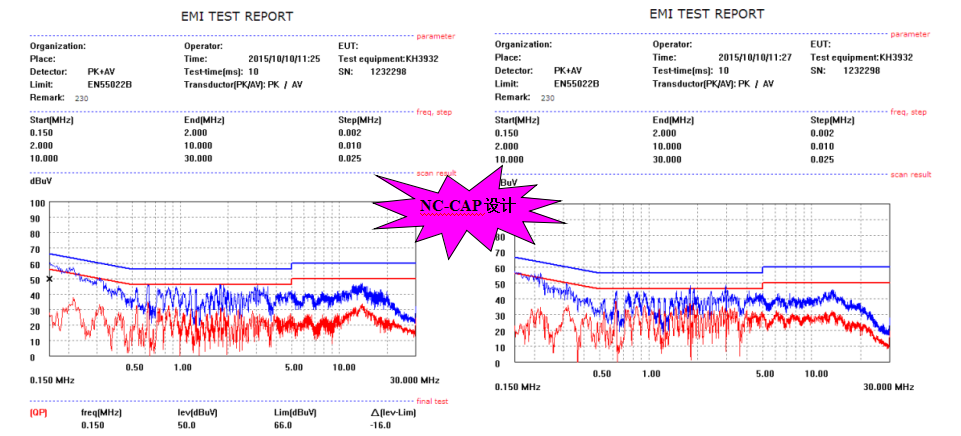

EMI 傳導
