開關電源芯片U6113典型值為140uA超低的工作電流，降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。為了保證系統工作在準諧振模式下，U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOFET關斷Drain端電壓上升時，會有一正向電流流經Crss 電容。

U6113在同一晶元上集成了高壓功率MOSFET和控制器，是一款內部高度集成的降壓型準諧振式（QR-Buck）LED照明恒流驅動功率開關電源芯片。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。U6113 集成有完備的保護功能以保障系統安全可靠的運行，如VDD欠壓保護功能、逐周期電流限制、過熱保護、LED開路和短路保護等。

當LED開路故障發生時，系統的開關頻率開始增加而電感電流續流到零時間開始縮短。當電感電流續流到零的時間小于5.5us時，MOSFET停止導通，同時芯片進入到自動重啟和VDD振蕩模式。在VDD振蕩模式里，VDD管腳電壓在5.3V和5.8V之間震蕩。當VDD振蕩模式持續4個周期后，開關電源芯片U6113會復位內部邏輯并重新開始工作，如果故障仍然存在，則再重復以上過程，否則系統進入到正常工作模式下。

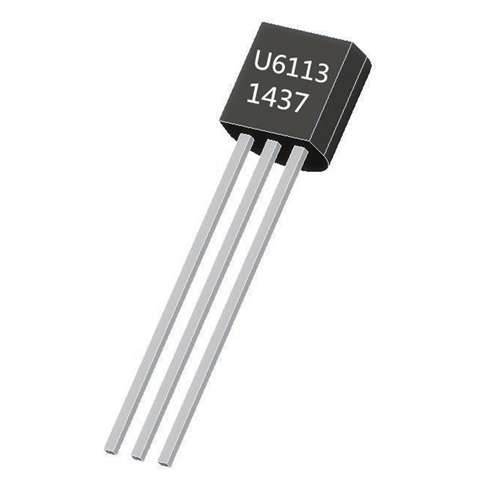

開關電源芯片U6113引腳名稱：

1 Drain 內部功率 MOSFET 漏極。

2 CS 芯片地，也用作電感峰值電流控制腳。

3 VDD 芯片電源供電。

CS 管腳作為開關電源芯片U6113的參考地，同時也用來檢測電感電流峰值。當MOSFET導通時，VDD管腳和CS管腳之間的差分電壓開始下降，當此差分電壓大于峰值電流基準500mV時MOSFET關斷。為了避免MOSFET導通瞬間的噪聲引起錯誤檢測，芯片設計有典型值為500ns的前沿消隱時間，在此時間內逐周期電流限制比較器停止工作且MOSFET不允許關斷。
