開關電源芯片U6113典型值為140uA超低的工作電流，降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。為了保證系統工作在準諧振模式下，U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOFET關斷Drain端電壓上升時，會有一正向電流流經Crss 電容。
U6113在同一晶元上集成了高壓功率MOSFET和控制器，是一款內部高度集成的降壓型準諧振式（QR-Buck）LED照明恒流驅動功率開關電源芯片。此外，芯片還集成有高壓啟動電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。U6113 集成有完備的保護功能以保障系統安全可靠的運行，如VDD欠壓保護功能、逐周期電流限制、過熱保護、LED開路和短路保護等。
當LED開路故障發生時，系統的開關頻率開始增加而電感電流續流到零時間開始縮短。當電感電流續流到零的時間小于5.5us時，MOSFET停止導通，同時芯片進入到自動重啟和VDD振蕩模式。在VDD振蕩模式里，VDD管腳電壓在5.3V和5.8V之間震蕩。當VDD振蕩模式持續4個周期后，開關電源芯片U6113會復位內部邏輯并重新開始工作，如果故障仍然存在，則再重復以上過程，否則系統進入到正常工作模式下。

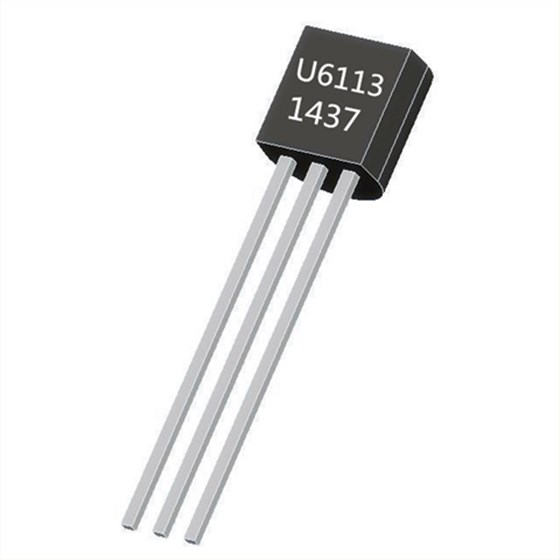

開關電源芯片U6113引腳名稱：
1 Drain 內部功率 MOSFET 漏極。
2 CS 芯片地，也用作電感峰值電流控制腳。
3 VDD 芯片電源供電。
CS 管腳作為開關電源芯片U6113的參考地，同時也用來檢測電感電流峰值。當MOSFET導通時，VDD管腳和CS管腳之間的差分電壓開始下降，當此差分電壓大于峰值電流基準500mV時MOSFET關斷。為了避免MOSFET導通瞬間的噪聲引起錯誤檢測，芯片設計有典型值為500ns的前沿消隱時間，在此時間內逐周期電流限制比較器停止工作且MOSFET不允許關斷。
