電磁兼容性強的芯片能夠在復雜電磁環境中正常工作，不會受到外部電磁干擾的影響，從而保證設備的穩定性和可靠性；還能夠減少因電磁干擾導致的硬件故障和維修需求，從而延長設備的使用壽命。5v2.4a充電器ic U6773V電磁兼容性較強，而且具有節能環保特性，外圍電路也很簡單，適合應用在充電器、適配器等領域。

5v2.4a充電器ic U6773V是高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。應用靈活性價比高，最大限度地減少了系統元件的數目，用頻率調制方法來提高系統效率和減小電磁干擾。且系統效率輕松達到六級能效，還內置線纜壓降補償，由此取得良好的負載調整率。

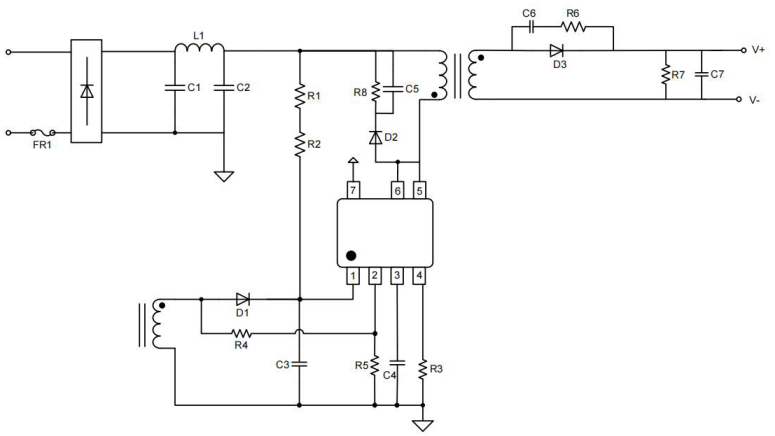

5v2.4a充電器ic U6773V采用內置MOS SOP-7封裝，管腳名稱為：

1 VCC 輸入芯片電源

2 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制

3 CPC 連接到GND的輸出電纜補償

4 CS 電流采樣輸入管腳

5、6 Drain 內部功率管的漏極

7 GND P 芯片參考地

5v2.4a充電器ic U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。

5v2.4a充電器ic U6773V在輕載情況下，控制器通過降低開關頻率來很好的調節和提高效率，在空載情況下，滿足待機功耗在70mW以內。當輸出短路時，控制器可以使開關頻率箝位在16KHz，能夠提高系統的可靠性！
