有了氮化鎵等新型材料的加持，近兩年很多品牌都上線了各種氮化鎵快充充電器。氮化鎵充電器不但可以提高設備的充電效率，而且在體積、散熱等方面也有十分不錯的表現，加上技術的不斷完善和升級，氮化鎵充電器價格也不斷下探。30W氮化鎵快充芯片U8722CAS成本低、質量好，可以幫你緩解充電器成本焦慮。

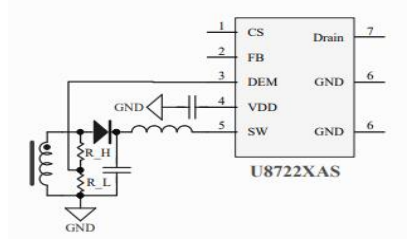

30W氮化鎵快充芯片U8722CAS集成高壓E-Mode GaN FET，為了保障GaN FET工作的可靠性和高系統效率，芯片內置了高精度、高可靠性的驅動電路，驅動電壓為VDRV(典型值 6.2V)。EMI性能為高頻交直流轉換器的設計難點，為此U8722CAS通過DEM管腳集成了驅動電流分檔配置功能。如下圖所示，通過配置DEM管腳分壓電阻值，可以選擇不同檔位的驅動電流，進而調節GaN FET的開通速度，系統設計者可以獲得最優的EMI性能和系統效率的平衡。具體分壓電阻值可參照參數表。U8722CA系列還集成輕載SR應力優化功能，在驅動電流配置為第一、第二、第三檔位時，當芯片工作于輕載模式時，將原邊開通速度減半，減小空載時SR的Vds應力過沖。

30W氮化鎵快充芯片U8722CAS采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。芯片根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，U8722CAS采用了谷底鎖定工作模式在負載一定的情況下，導通谷底數穩定，系統無噪音。隨著負載的逐漸降低，系統導通的谷底個數逐漸增加，當谷底數超過6個時，不再檢測谷底電壓，系統進入降頻工作模式，通過進一步降低開關頻率，減小開關損耗，優化系統輕載效率。

30W氮化鎵快充芯片U8722CAS是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW的超低待機功耗。U8722CAS的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景！
