銀聯寶科技開發出了一款45W的u7545 pd協議ic，支持5V、9V、12V、15V、20V五種充電電壓。目前此款PD快充協議IC正在熱銷中。

PD是一種快速充電協議，而Type-C則是一種新的接口規范。Type-C接口默認大支持5V/3A，但在實現了USB PD協議以后，能夠使輸出功率大支持到100W。所以現在許多實用Type-C接口的設備都會支持USB PD協議。

u7545 pd協議ic 集成25mΩVBUS 通路功率開關管和6Ω的放電開關，節省了外圍器件，在發生錯誤時也可以更快關閉輸出并恢復到狀態。

快充協議ICU7545 具備良好的功耗管理策略，在無設備插入時自動進入休眠模式，此時待機功耗僅20uA，設備插入后可以及時喚醒進入正常工作狀態。

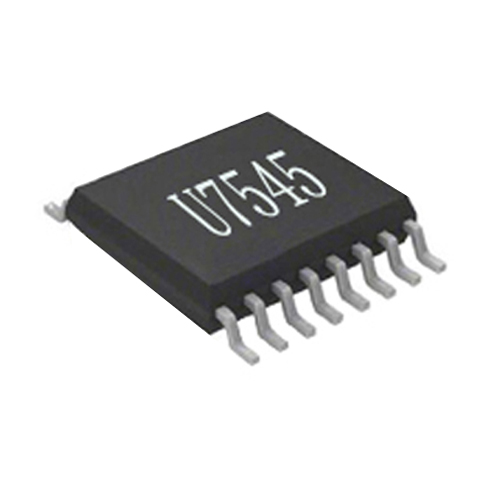

u7545 pd協議ic 有良好的ESD 特性，HBM 模型超過2kV。特別針對連接到端口的 PIN（DP/DM/CC1/CC2）做加強處理，HBM 模型ESD 達到8kV 以上。U7545 采用5.00mm×4.40mm TSSOP-16 封裝形式。

45W的u7545 pd協議ic是一款集成USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A快充協議、華為FCP/SCP 快充協議、MTK PE+快充協議、三星AFC 快充協議、BC1.2 DCP以及蘋果設備2.4A 充電規范的多功能USB 端口控制器，為AC-DC 適配器、移動電源、車載充電器等設備提供完整的USB Type-C 端口充電解決方案。

u7545 pd協議ic 內置的TYPE-C 協議可以支持TYPE-C 設備插入自動喚醒系統，智能識別插頭的正插與反插，實現連接。集成的TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。

u7545 pd協議ic可以通過PIN PSEL靈活設置輸出的功率等級，包括18W/24W/30W/36W/45W。

u7545 pd協議ic 通過一路可Sink/Source 的電流源，連接到 AC-DC 或DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。

U7545 內建多種保護機制確保設備：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；芯片內部過溫和NTC 過溫（NTC 過溫會關閉快充）；啟動監測（VBUS 輸出前會監測端口電壓是否處于狀態）；DP/DM和CC1/CC2 過壓保護。此外，這些錯誤發生時FAULT 端口都會指示。

u7545 pd協議ic一經推出就備受好評，更多詳細的資料，u7545 pd協議ic規格書，請咨詢銀聯寶科技。
