典型的肖特基二極管整流的內部電路結構是以N型半導體為基片，在上面形成用砷作摻雜劑的N-外延層。陽極使用鉬或鋁等材料制成阻檔層。用二氧化硅(SiO2)來邊緣區域的電場，提高管子的耐壓值。N型基片具有很小的通態電阻，其摻雜濃度較H-層要高100%倍。在基片下邊形成N+陰極層，其作用是減小陰極的接觸電阻。通過調整結構參數，N型基片和陽極金屬之間便形成肖特基勢壘。當在肖特基勢壘兩端加上正向偏壓(陽極金屬接電源正極，N型基片接電源負極)時，肖特基勢壘層變窄，其內阻變小;反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其內阻變大。

肖特基二極管的功能著重體現是在雙極型晶體管BJT的開關電路里面，通過在BJT上連接Shockley二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止狀態，從而提高晶體管的開關速度。這種方法是74LS，74ALS，74AS等典型數字IC的TTL內部電路中使用的技術。

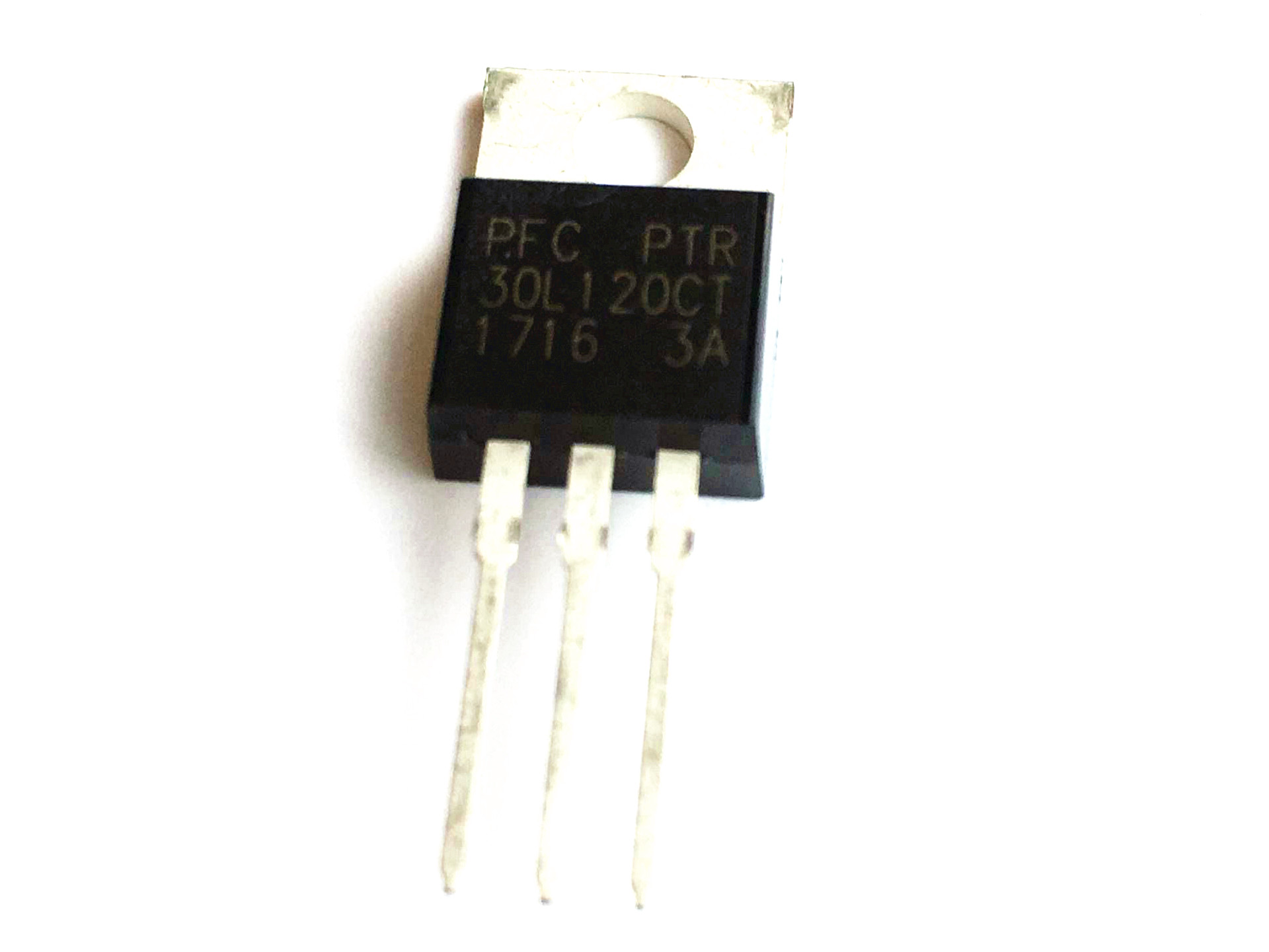

肖特基(Schottky)二極管的大特點是正向壓降VF比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。它也有一些缺點：耐壓比較低，漏電流稍大些。選用時要考慮。深圳市銀聯寶電子科技有限公司是一家經營電子產品企業，代理和銷售品牌有:肖特基二極管(耐壓相對較高、無漏電)、SANYOsifirstAsahikaseihi-semicin PFC SDC 等。經營品種有：電源管理IC，馬達驅動IC，砷化鎵霍爾元件，銻化銦霍爾元件，雙極型霍爾IC，光電器件，莫斯管等。

肖特基二極管的基本結構原理與PN結整流管有很大的區別通常將PN結整流管稱作結整流管，而把金屬-半導管整流管叫作肖特基整流管，采用硅平面工藝制造的鋁硅肖特基二極管也已問世，這不僅可節省貴金屬，大幅度降低成本，還了參數的一致性。
