智能手機直連衛星，想要走進千家萬戶，還有很多技術問題需要解決。其中之一就是在持續高速通信條件下，耗電很大，會導致手機很快就沒電。而這個問題我們現在就經常遇到。手機充電器或者充電寶已是許多人的出門必備品。深圳銀聯寶科技電源管理芯片CY3783A適用于手機充電器、AC/DC電源適配器和LED照明的應用，推薦給有需要的小伙伴！

電源管理芯片CY3783A特點：

● 原邊控制無需光耦及次級控制電路

● PWM+PFM 多模式混合控制

● 內置 800V 功率 BJT

● 全電壓范圍內±4%恒壓精度及高恒流精度

● 典型應用下空載功耗<75mW @230V

● 內置軟起電路

● 內置輸出線補

● 內置頻率抖動

● 超低啟動功耗（< 5uA）

● 內置過流保護，過壓保護，短路保護，過溫保護等多種保護功能

● 逐周期電流限制

● 動態三極管基極驅動

● 適用功率 10W

● SOP-7 封裝

電源管理芯片CY3783A是一款應用于原邊采樣和控制的高性能芯片。其內置功率BJT，可用于10W以內的離線式開關電源產品。CY3783A工作于恒流模式時采用PFM的控制方式，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。同時，CY3783A還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。CY3783A內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。

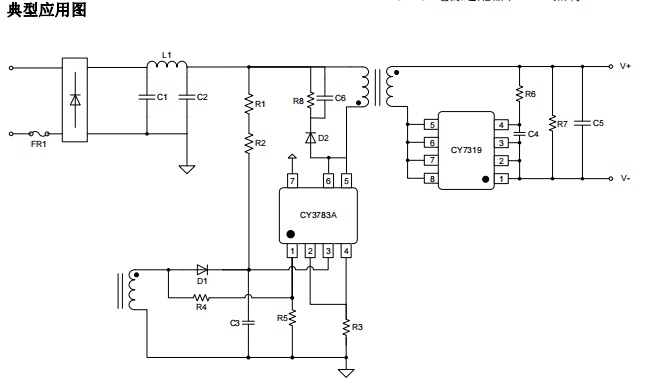

電源管理芯片CY3783A引腳說明：

1 VFB I 系統反饋管腳，根據輔助繞組的反激電源，在CC模式或CV模式下調節輸出電壓和輸出電流

2 CS O 內置功率 BJT 發射極

3 VDD P IC 的電源管腳

4 E O 內置功率 BJT 發射極

5/6 HV O 內置功率 BJT 集電極

7 GND P IC接地管腳

相較于品質性能、體積尺寸、功耗高低的這些常規PK因素，深圳銀聯寶科技的這顆低成本化的電源管理芯片CY3783A，批量使用更有優勢，讓共贏成為可能！
