同步整流芯片CY7700A損耗低效率高
同步整流芯片CY7700A是一款應用于開關電源系統的，高性能的同步整流電路。CY7700A集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。
同步整流芯片CY7700A提供齊全的保護功能，提高系統的可靠性。主要特點有：
■ 內置 17mΩ 40V Trench MOSFET
■ 支持CCM,DCM和QR工作模式的反激式變換器
■ 精確的同步功率管VDS電壓檢測
■ 最高工作頻率100KHz
■ 空載及輕載時今入綠色工作模式
■ SOP8封裝
同步整流芯片CY7700A應用領域：
■ AC/DC 適配器
■ 手機充電器
■ 低壓大電流整流

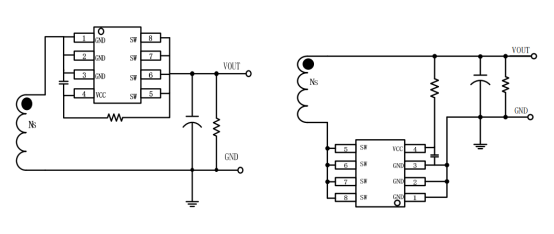

同步整流芯片CY7700A腳位功能說明：
1、2、3 GND 地 腳
4 VCC腳 輸入 芯片電源
5、6、7、8 SW腳 輸入 內置功率管的漏端
同步整流芯片CY7700A是一個應用于開關電源系統的高性能同步整流電路，此電路用來取代反激變換器中的肖特基二極管，可以提高效率，降低溫度損耗。CY7700A可支持CCM、DCM和QR工作模式，滿足快充、適配器系統。其供電方式是通過系統輸出直接供電。
