現在的各種手機、智能小家電都有太多花哨的功能，容易影響購物時的判斷力。其實任何產品，實用才是王道。如果你需要一顆實用且靠譜的開關電源芯片，不妨考慮下非常適合適配器、充電器、ADSL 調制解調器以及其他小功率電源電路應用的開關電源芯片——U6773S！

開關電源芯片U6773S是一款高性能的初級側邊調節（PSR）電源開關系列，有高精度CV 和CC兩種控制模式：

■在CV模式下，U6773S采用多模式控制，該模式將AM（調幅）模式和（頻率調制）FM模式混合使用，以提高系統效率和可靠性。

■在CC模式下，U6773S使用具有線路和負載CC補償?shù)?/span>PFM控制。

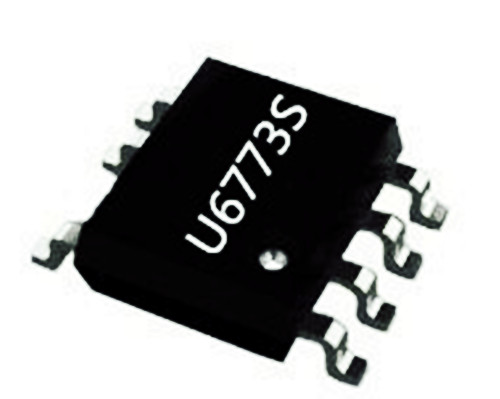

■采用SOP-7的封裝，可做昂寶OB2500替代料，腳位如下：

1 VDD P 芯片供電管腳。

2、3 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于 CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS I 電流采樣輸入管腳。

5、6 Drain I 內部功率管的漏極。

7 GND P 芯片參考地。

開關電源芯片U6773S功能特性：

■工作在非連續模式(DCM)的次級同步整流控制器

■內部集成高性能N溝道MOSFE

■超快速開管能力的驅動電路

■超低啟動及靜態工作電流

■高集成度、只需極少的外圍器件

■空載輕載超低損耗

■效率滿足六級能效要求

■自動補償輸入電壓、電感感量變化實現高精度

■多模式PSR控制提高可靠性和效率

■內置軟啟動，超低啟動電流，管腳浮空保護

■優化的動態控制：優異的動態響應能力

■優化的環路控制：工作穩定、無異音、SR（同步整流）兼容性高

■完善的保護電路(OVP/UVLO)、短路保護(SUP)、過載保護（OLP）、芯片過熱保護（OTP）、逐周期電流限制前沿消隱（LEB）、VDD過壓、欠壓保護。

原邊13W開關電源芯片U6773S，典型輸出12v1A。同系列的U6773H、U6773V推薦輸出分別為5v3A、5v2.4A，可很好地滿足你的不同需求。價格適中，是小功率開關電源芯片值得考慮的選擇！
