筆記本電腦的賣點就在于能到處搬動，所以不會經常插上電源適配器。事實上，打游戲、運行大型程序的時候，為了發揮處理器、顯卡、內存的最大性能，插電源其實是很有必要的，也不會傷害電池。許多數碼產品也是如此。今天就推薦一款性能優越的數碼產品適配器電源IC U6116給大家！

適配器電源IC U6116 是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6116 也支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。U6116不僅適用于電源適配器，還可以應用于手機充電器、LED 照明驅動上。

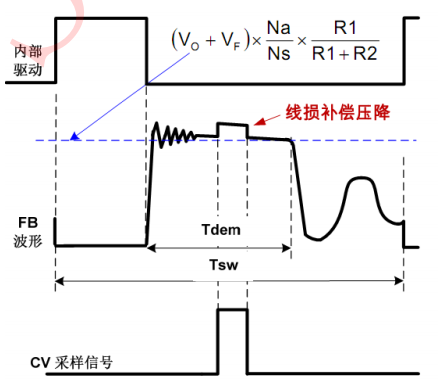

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。適配器電源IC U6116內部CV電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。

在恒壓采樣過程中，適配器電源IC U6116 內部有一可變電流源從FB管腳流出用作線損補償，由此將在FB波形上產生一電壓階梯。下圖也展示了消磁過程中FB電壓平臺的量化關系：

其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數。當系統進入到過載模式后，隨著輸出電壓的降低FB電壓將降低至內部輸出電壓基準2V以下，之后芯片也將自動進入到恒流輸出模式中。

在芯片開始工作之前，適配器電源IC U6116 僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值 16.3V），U6116開始工作并且芯片工作電流上升到1mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6116的工作電流便進一步降低到0.5mA（典型值），以幫助降低系統待機功耗。

適配器電源IC U6116 可以替換DP2532、SF5920S，性能成熟，可有效控制成本，作為替代料或者開發新案皆合適，聯系銀聯寶獲取更多方案資訊！
