LED 照明驅動ic U6116設計的軟驅動功能的驅動電路優化了系統EMI性能。U6116內部設計有Gate高電平16V箝位電路，以防止高VDD輸入時Gate受損。高精度恒壓和恒流輸出性能，非常適用于LED 照明驅動控制。

LED 照明驅動ic U6116主要特性：

● 支持反激和降壓型拓?fù)鋺?yīng)用

● 反激原邊控制（SEL 管腳懸空）

● 準諧振降壓控制 (SEL= GND)

● ±4% 恒流、恒壓精度

● 待機功耗<70mW

● 多模式原邊控制方式

● 工作無異音

● 優化的動態響應

● 可調式線損補償

● 集成線電壓和負載電壓的恒流補償

● 集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

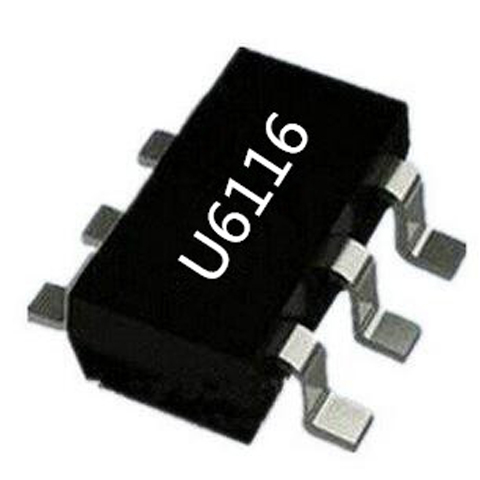

● 封裝形式 SOT23-6L

LED 照明驅動ic U6116在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。U6116 內部CV電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。

LED 照明驅動ic U6116引腳名稱：

1 GND 芯片參考地。

2 GATE 外部 MOSFET 驅動管腳。

3 CS 電流采樣輸入腳。

4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

5 SEL降壓型或反激型拓?fù)渑渲霉苣_。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制。

6 VDD 芯片供電管腳。

LED 照明驅動ic U6116腳位與OB2532/1 DP2532相同，可直接替換。良好性能和較低成本，使得產品更加具備小型化、輕便化、節約化的優勢！
