針對現如今年輕人不斷追求完美個性化，餐飲業也在時尚潮流中持續探索著前行的方位。針對餐廳LED照明而言，有效選裝LED筒燈、LED射燈、led燈帶等LED照明燈具，并與餐廳設計風格相一致的的燈光效果，才可以更強的襯托出飲食文化核心理念與個性化。深圳銀聯寶科技的LED照明驅動電源方案，已被多個客戶成功應用于LED照明項目里，多多了解銀聯寶LED照明驅動電源芯片，處處有商機！

今天介紹的LED照明驅動電源芯片U6217，是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。集成有多種保護功能：VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(SLP)和VDD箝位等。

LED照明驅動電源芯片U6217管腳名稱如下：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率MOSFET漏極。

在恒壓輸出模式中，LED照明驅動電源芯片U6217采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6217可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。典型功率推薦：

● U6217SL —— 175-265VAC：18W   85-265VAC：15W

● U6217SM——175-265VAC：24W   85-265VAC：18W

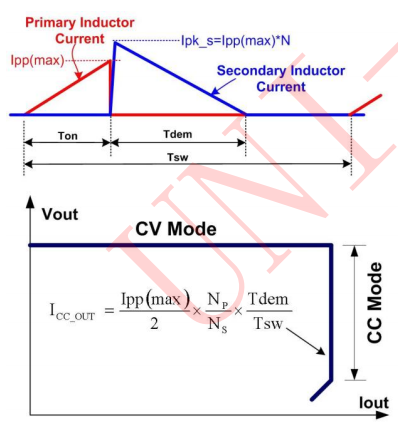

LED照明驅動電源芯片U6217利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。如圖所示，在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。

如圖所示，原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式在圖已示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。在U6217內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為1/2。

深圳銀聯寶科技的LED照明驅動電源芯片方案，布局合理，簡約高效，方案成本遵照和創共贏理念，因此吸引到了眾多廠商前來合作。希望能攜手更多小伙伴，一起前進！
