LED燈源首選開關電源芯片U6113 又可替代多顆料
今天介紹的開關電源芯片U6113常應用在LED 照明驅動，在 40V LED 輸出電壓下175~265VAC：120mA，85~265VAC：100mA；在 60V LED 輸出電壓下175~265VAC：100mA，85~265VAC：90mA。
U6113 是一款內部高度集成的降壓型準諧振式（QR-Buck）LED 照明恒流驅動功率開關電源芯片。U6113 開關電源芯片在同一晶元上集成了高壓功率 MOSFET 和控制器。此外，芯片還集成有高壓啟動電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。
開關電源芯片U6113 集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。

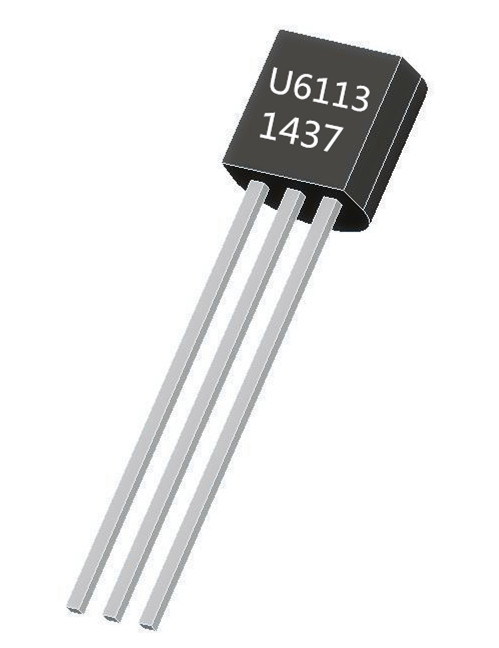

開關電源芯片U6113極簡封裝：TO-92，管腳功能如下:
1腳 Drain 內部功率 MOSFET 漏極
2 腳CS 芯片地，也用作電感峰值電流控制腳
3 腳VDD 芯片電源供電
開關電源芯片U6113雖然性能高超綠色環保，但是LED燈源本身是不適合作用于臺燈等任何閱讀途徑上的。提醒各位家長購買閱讀類燈光時千萬注意。
