開關電源芯片市場舞臺不能或缺的U6201
不管芯片的淡季和旺季，開關電源芯片U6201都能時?；钴S于市場舞臺，用硬實力和大實惠牢牢抓住采購眼球。
開關電源芯片U6201主要特點：
■可支持斷續模式、連續模式的原邊恒流技術
■±5% 恒流精度；±1%恒壓精度
■待機功耗<75mW
■固定 65KHz 開關頻率
■綠色省電模式和打嗝模式工作
■超低啟動和工作電流
■集成抖頻功能優化 EMI
■集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
■集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
■集成自恢復模式的保護功能：
● VDD 欠壓保護（UVLO）
● VDD 過壓保護（OVP）
● 過熱保護（OTP）
● 逐周期電流限制
● 過載保護（OLP）
● 短路保護（SCP）
● 前沿消隱（LEB）
● CS 管腳開路保護
■封裝類型 SOT23-6L
開關電源芯片U6201管腳功能描述：
1 GND 芯片參考地。
2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了 PWM 驅動信號的占空比和 CS 管腳的關斷電壓。

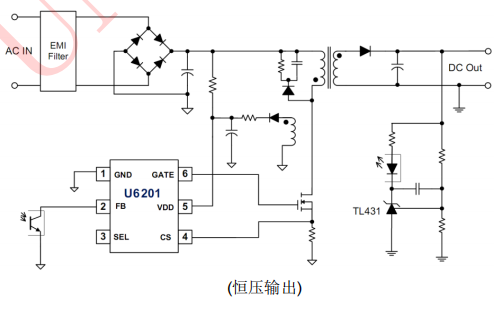

3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電管腳。
6 GATE 圖騰驅動電路管腳，連接外部MOSFET。
友恩半導體還有更多的開關電源芯片明星，等著你來挖掘！
