開關電源芯片U2281是一個高度集成的PWM控制集成電路的反轉換器。U2281是專門為需六級能效的開關電源而設計的。在通用輸入電壓范圍內，在無負載條件下，輸入功率小于75 W。U2281的啟動電流很低，小于10uA。因此，開關電源的啟動電路可以使用大電阻。這將盡量減少待機損耗。啟動電阻的典型電阻為4M歐姆。

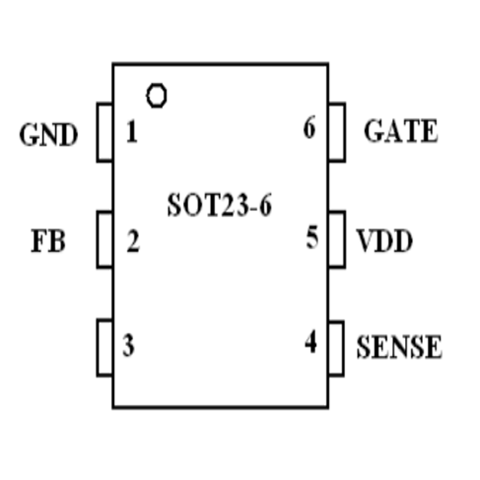

開關電源芯片U2281主要應用于手機充電器、數碼相機充電器、電池充電器等。封裝形式SOT23-6，可做OB2263的替代，管腳如下：

1腳是VDD IC電源引腳。

2腳是 GND IC的接地。

3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。

4 CS電流檢測輸入引腳。

5、6、7、8 腳是Darin功率MOSFET漏極。

開關電源芯片U2281主要特性：

* 可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

* ±5%恒流精度；±1%恒壓精度

* 待機功耗75mW

* 固定65KHz開關頻率

* 綠色省電模式和打嗝模式工作

* 啟動和工作電流

* 集成抖頻功能優化EMI

* 集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

* 集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

* 集成自恢復模式的保護功能：VDD欠壓保護（UVLO）、VDD過壓保護 （OVP）、過熱保護（OTP）、逐周期電流限制、過載保護（OLP）、短路保護（SCP）、前沿消隱（LEB）、CS管腳開路保護

開關電源芯片U2281應用廣泛，輸出穩定可靠，替代性價比高，有助于小伙伴們更好的把控產品性能和生產成本，絕對不要錯過！
