普通的PWM芯片在85度滿載老化烤機，隨著烤機時間增加效率降低，表征為輸入功率增大。也就是我們所說的熱響應差。熱響應差的系統，烤機時容易造成變壓器飽和等一系列可靠性問題。深圳銀聯寶科技的開關電源芯片SF5773采用熱響應技術，輸入功率恒定，大大拓展了系統的安全區工作范圍(SOA)。SF5773是一款輸入90-264V 50/60Hz、輸出12V3A的六級能效副邊反饋/外驅MOSFET開關電源芯片，推薦給有需要的你。

開關電源芯片SF5773待機功耗小于75mW，±5% 的恒壓精度。內置軟啟動，管腳浮空保護、VDD欠壓保護(UVLO)、過壓保護及鉗位。超低啟動電流，輸出過壓保護電壓可外部編程，逐周期電流限制，內置前沿消隱。內置高低壓過流補償實現全電壓平坦OCP曲線，系統效率滿足DoE六級能效Tier2 要求。專利的QR-IITM(第二代準諧振)技術克服準諧振系效率，EMI和異音方面的缺陷：Digital Anti-jitter技術消除谷底切換異音，Digital Frequency Foldback提高全負載效率，Digital Frequency Jittering改善EMI。

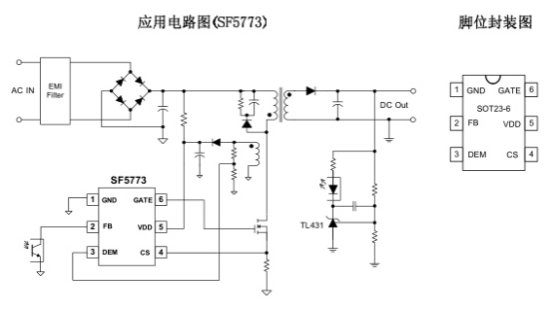

開關電源芯片SF5773應用場合：手持?jǐn)?shù)碼充電器、電腦/電視輔助電源、小功率數碼適配器、替代線性電源。SOT23-6封裝，引腳名稱是：

1 GND 芯片參考地管腳。

2 FB 輸出反饋和消磁檢測管腳。

3 DEM 變壓器鐵芯退磁檢測引腳。該引腳也用于輸出過電壓保護（輸出OVP）。

4 CS 電流采樣輸入管腳。

5 VDD 芯片供電腳。

6 GATE 圖騰驅動電路管腳，連接外部 MOSFET。
