龐大的用戶群體和電子產品需求是電源適配器產業發展的基礎。在互聯網和智能化快速發展的時代背景下，各類電子產品已成為大眾生活的必需品，且使用頻率和使用人群范圍也在逐漸提升和擴大，因此下游市場的穩定發展將為電源適配器市場帶來長效動力。深圳銀聯寶科技最近頗受矚目的交流適配器電源ic U6218，在85 - 265 VAC下推薦輸出18W，在230VAC±15%下推薦輸出21W，是一款帶單點失效保護的高效率準諧振式恒壓恒流原邊控制功率開關芯片，反響不錯，小伙伴們可以多多關注！

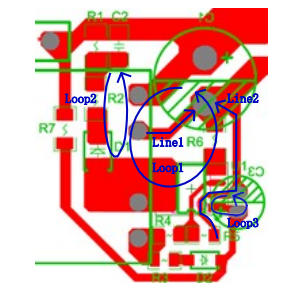

PCB設計對電源的EMI，ESD等性能有顯著影響，交流適配器電源ic U6218設計原邊回路時建議參考下圖的內容：

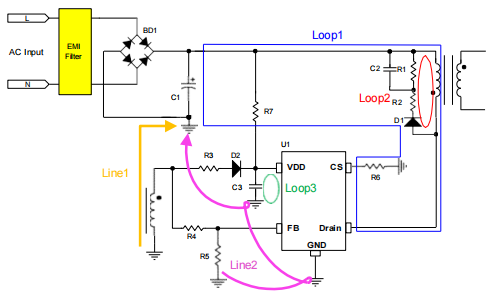

1. 原邊主功率環路 (Loop1) 的面積應盡可能小，同時走線應盡可能粗以優化效率。

2. RCD 吸收回路 (Loop2) 的面積應盡可能小。

3. VDD 電容 C3 應緊貼芯片，保證 VDD 回路(Loop3) 的面積盡可能小。

4. 如 Line1 所示，輔助繞組應直接連接到輸入容的地，以減少 ESD 能量對于芯片的干擾。

5. 如 Line2 所示，VDD 電容 C3 及 FB 下阻 R5應先連接到芯片的 GND 管腳，再連接到輸入電容的地。

交流適配器電源ic U6218設計的軟驅動功能的驅動電路優化了系統EMI性能。IC 內部設計有Gate高電平16V鉗位電路，以防止高VDD輸入時Gate受損。MOSFET存在可觀的關斷延遲，會影響IC的恒流輸出性能。如果不做補償，高壓輸入下的OCP值會比低壓輸入高很多。U6218內置線電壓恒流補償電路，可以得到優異的輸出電流調整率。

在滿載輸出條件下，交流適配器電源ic U6218在全部輸入電壓范圍內均工作在準諧振模式，以此獲得優異的效率和溫升性能。采用U6218可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能和線電壓的恒流補償功能，可獲得高性能的恒壓恒流輸出表現，尤其適合于充電器、適配器應用中！
