吹風機是人們最為日常的一款家用電器。對于注重頭發發質的消費者來說，一款吹風機的錯誤選擇，可能會釀成心頭之痛。那關乎電源安全的吹風機電源管理芯片應該如何選擇呢？不妨了解下銀聯寶科技的這款小家電電源管理芯片U6203D！

U6203D電源管理芯片具有六級能效，高可靠高性價比，恒流恒壓的控制，綠色省電模式工作，優化的環路控制，超低啟動和工作電流的特點，在性能測試上各項性能和指標均滿足要求，在不同的產品上均具有測試運用，所有型號均可通過國際、國內綠色環保認證。

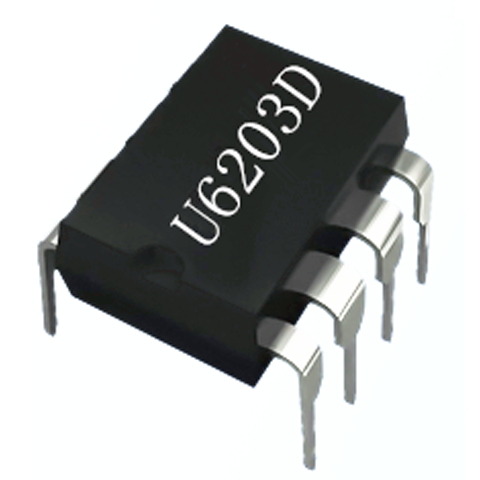

U6203D電源管理芯片是一款高度集成的電流模式PWM控制驅動，內置高壓MOS，適合應用于高性能、低待機功耗，低成本，離線AC-DC反激式拓?fù)浣Y(jié)構。U6203D電路具有抖頻功能以及軟開關技術，保證了EMI性能，消除了低于20KHz的音頻噪聲。芯片采用DIP-7封裝。

U6203D電源管理芯片工作模式：

■CC工作模式：在CC工作狀態，U6203D采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。

■保護控制：U6203D含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。

■CV工作模式：在CV工作狀態，U6203D使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。

■高壓?jiǎn)?dòng)控制：U6203D在啟動階段，采用高壓?jiǎn)?dòng)技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到VDDon，ic開始工作的同時高壓?jiǎn)?dòng)電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

U6203D電源管理芯片采用內置4AMOS的三繞組變壓器，待機功率<70mW，CC和CV精度<+-4%，有著優異的動態響應能力，推薦輸出5V1.2A/2A/2.5A和12V1A，應用在控制板系統、充電器、適配器、控制板系統、LED照明驅動電源系統等。
