現在電源開關芯片技術應用已經非常的廣泛了，我們?cè)诟鱾€(gè)地方都能見到電源開關芯片設備。包括我們的智能手機也都有電源開關芯片功能。下面我們就來詳細介紹一款電源開關芯片的功能和應用。

U6112電源開關芯片產品描述：

U6112電源開關芯片是一款內部高度集成，采用原邊反饋調節控制的 LED 照明恒流驅動功率開關芯片。U6112 內部集成有650V高壓功率MOSFET和控制器。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路。在恒流模式下，芯片通過 PFM 控制不同線電壓下的恒流精度。

U6112電源開關芯片主要特點

內部集成650V高壓MOSFET

±4% 恒流精度

VDD工作電流

無需輔助繞組

集成式高壓電流源提高啟動速度

集成式線電壓補償優化調整率

集成式過熱功率補償

內部保護功能:

LED 開路和短路保護

芯片過熱保護

逐周期電流限制

前沿消隱

腳位懸空保護

VDD 腳欠壓保護

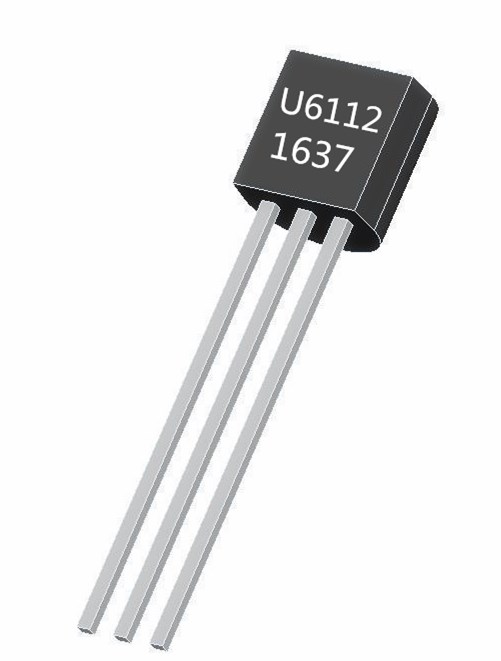

U6112電源開關芯片極簡封裝：TO-92

U6112 集成有完備的保護功能以保障系統可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。U6112包括高精度的恒流原邊控制器及功率MOSFET，專用于高可靠、隔離雙繞組、極精簡外圍元器件的小功率LED照明，該芯片工作在原邊檢測和調整模式。

電源開關芯片技術也在各個領域得到了廣泛的應用，雖然現在電源開關芯片還打不到我們預期的那樣，但是依然可以幫助我們解決很多問題，并且處理很多我們看上去非常繁瑣的數據。
