智能手表市場的爆發發生在疫情大背景下。智能手表的三大標配功能：運動、通訊以及醫療健康，正好滿足身體監測與運動監測的健康剛需，所以消費者的需求大幅增加。智能手表充電器電源IC銷量也水漲船高。副邊反饋內置MOS電源IC U6203D可省略系統的光耦和TL431，推薦應用于功率15W以內的充電器、適配器、控制板系統、LED照明驅動電源系統等，介紹給各位小伙伴！

副邊反饋內置MOS電源IC U6203D工作模式如下：

1. CC 工作模式：在CC工作狀態，U6203D采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。

2. 保護控制：U6203D含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。

3. CV 工作模式：在CV工作狀態，U6203D使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。

4. 高壓?jiǎn)?dòng)控制：U6203D在啟動階段，采用高壓?jiǎn)?dòng)技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到VDDon，芯片開始工作的同時高壓?jiǎn)?dòng)電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

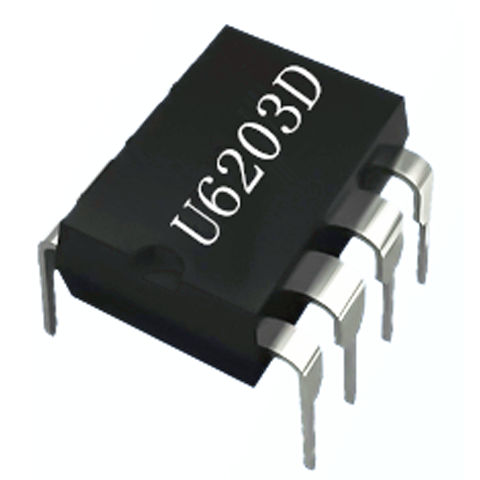

副邊反饋內置MOS電源IC U6203D具有綠色省電、超低啟動，優化的環路控制以及恒流恒壓控制等特點，封裝形式DIP-7，輸出規格有5V1.2A、5V2A、5V2.5A、12V1A，可用作昂寶OB2358、微盟ME8109、啟達CR6228/9和CR5223/5243等IC的替換料，腳位如下：

1 NC 無連接。引腳沒有任何用途，只是限于封裝形式。

2 VDD 芯片供電管腳。

3 FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 CS 電流采樣輸入管腳。

5、6 DRAIN 內置功率MOSFET漏極。

7 GND 芯片參考地。

智能穿戴領域是未來IC市場的一個爆發點，電源IC制造商友恩半導體積累了豐富的技術和人才力量，擁有完善的供應鏈優勢，有更大的議價權，可幫助小伙伴們進一步降低生產成本，助力優勢項目！
