如今自動化辦公愈發普及，人們對于電腦硬件設備的要求不斷提高，電源適配器、充電器等配件要求也越來越高。深圳銀聯寶科技供應的優質開關電源芯片，可以幫你解決芯片方面的問題！

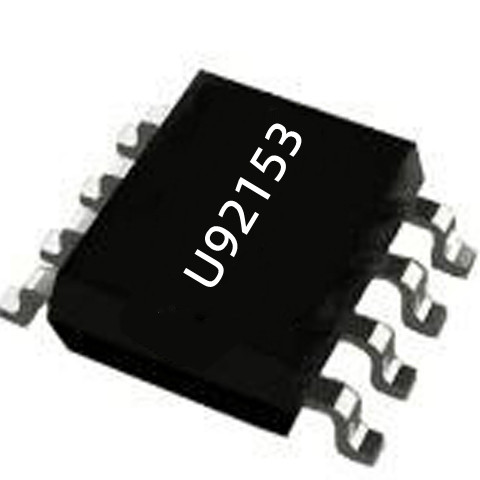

深圳銀聯寶科技主要以小功率開關電源芯片為主，比如這顆典型輸出為12V1A的開關電源芯片U92153，主要特性如下：

√內置超高壓功率 BTJ

√谷底開通、原邊控制、系統效率高

√多模式原邊控制方式

√優異的動態響應

√集成動態三極管驅動電路

√工作無異音

√優化的 EMI 性能

√恒流、恒壓調整率小于 ±5%

√超低待機功耗 <30mW

√CV 模式可編程輸出線壓降補償

√內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

√SOP-8 封裝

12W開關電源芯片U92153采用原邊恒流控制 (PSR-CCM)技術，芯片利用FB管腳電壓和CS 管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式可以參考詳細圖示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。

開關電源芯片U92153腳位如下：

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5、6、7、8 C 內置功率三極管集電極輸入管腳。

深圳銀聯寶科技的開關電源芯片具有穩定性、節能性，提供全套的電源方案，且在不斷的研發升級，幫你實現項目方案的芯片最優解！
