信息產品和支撐信息時代的通信設備，如硬盤驅動器、光盤驅動器、軟盤驅動器、打印機、傳真機、復印機、手機等使用著大量各種各樣的特種電機，需求量很大。友恩半導體12V5A電機驅動電源ic U6101S，副邊反饋/外驅MOS，最大75W，也可應用于充電器和適配器！

U6101S電源ic主要特性：

& 獨有的封裝腳位，可兼容多種啟動供電模式

& 支持CDM和CCM的原邊恒流、副邊恒壓

& SEL懸空：副邊恒壓，輸出過載重啟

& SEL接電容：副邊恒壓、原邊恒流，輸出過載限流降壓

& ±1%恒壓精度，±4%恒流精度

& 待機功耗＜70mW

& 滿載固定65KHz開關頻率，輕載Burst Mode

& 綠色省電模式工作，優化的環路控制

& 超低啟動和工作電流

& 集成抖頻功能優化EMI

& 智能保護功能

& VDD欠壓保護 、過熱保護（OTP）、過載保護（OLP）等

& 頻率可外部編程，并內置頻率抖動改善EMI

& 副邊反饋/外驅MOSFET，超低啟動電流

& 管腳浮空保護

& 內置同步斜率補償

& 逐周期電流限制，內置前沿消隱

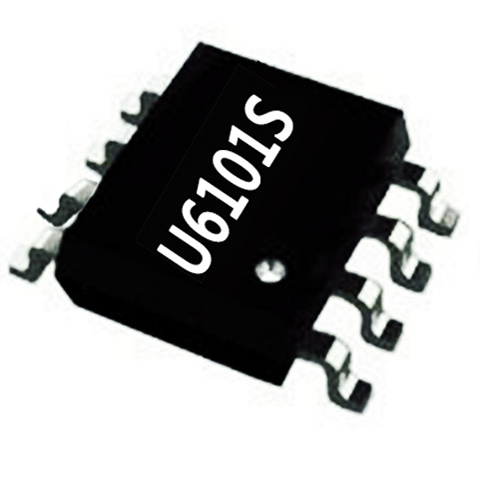

U6101S電源ic可替代昂寶OB2269，封裝形式SOP-8，管腳如下：

1 GND 芯片參考地。

2 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

3/7 VDD 芯片供電管腳。

4 SEL 功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。

5 NC無連接。

6 CS 電流采樣輸入腳。

8 GATE 圖騰驅動電路管腳，連接外部 MOSFET。

無論是通信設備還是家用電器，更新?lián)Q代周期越來越快，對配套的電機驅動要求也越來越高。友恩半導體電源ic高效率、低噪聲、低價格，體積小、節能化、智能化，優點多多，選擇多多！
