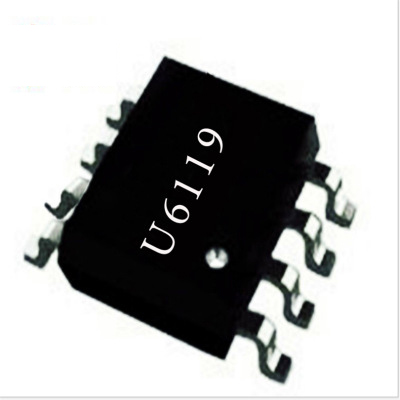

短距離通勤時，很多人會選擇電動車出行。電動車作為低碳綠色生活的必備品，越來越受到家庭用戶喜愛。友恩半導體開關電源芯片U6119是常見的電動摩托、自行車控制器芯片，安全低耗，有力保障你的用車安全！

開關電源芯片U6119是一款高性準諧振 Buck 控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率 DCDC 降壓的應用中。在恒壓輸出模式中，U6119 采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用 U6119 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在 DC 大電流輸出時可獲得高性能的恒壓輸出表現。

開關電源芯片U6119可應用在電動車、汽車等控制器系統中，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有高效率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。 U6119 集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。

開關電源芯片U6119腳位分析：

1 VDD 芯片供電腳。

2 EN 短接至 GND，使能控制腳。

3 FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 HV 內置功率 MOSFET 漏極。

7 GND 芯片參考地。

開關電源芯片U6119還可以應用在高壓模擬/數字系統、汽車消費類電子/控制器、電信電源系統、以太網 POE、逆變器系統等等，應用廣泛，方案成熟，可放心使用！
