電源適配器分為直插式和桌面移動式，或者按變壓器類型可分為開關型和線性電源適配器。目前市場上常售的是開關型電源適配器。友恩半導體生產的AC/DC適配器電源ic U6117，廣泛應用于藍牙音響、手機、平板電腦、小家電等電子電器產品，方案成熟，價格適宜！

U6117 電源ic是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。同時，U6117 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。

U6117 電源ic典型功率推薦:

& flyback 原邊反饋應用

U6117S: 230VAC：7.5W & 85-265VAC：5.5W

U6117D: 230VAC：15W & 85-265VAC：12W

& Buck 降壓應用

U6117S: 175-265VAC：18W(Iout<180mA) & 85-265VAC：10W(Iout<180mA)

U6117D: 175-265VAC：25W(Iout<250mA) & 85-265VAC：18W(Iout<250mA)

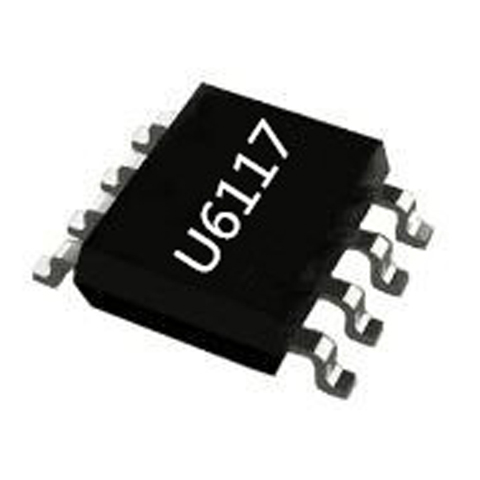

電源ic U6117S SOP-8封裝、U6117D DIP-8封裝，引腳名稱如下：

1 VDD ：芯片供電腳。

2 SEL：降壓型或反激型拓?fù)渑渲霉苣_。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制。

3 FB：系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS ：電流采樣輸入腳。

5-6 Drain： 內置功率MOSFET漏極。

7-8 GND： 芯片參考地。

友恩半導體電源ic綠色高效，安全規范，保障品質的同時，盡力平衡企業利潤與客戶管控成本之間的關系，從而提供最佳的用戶體驗！
