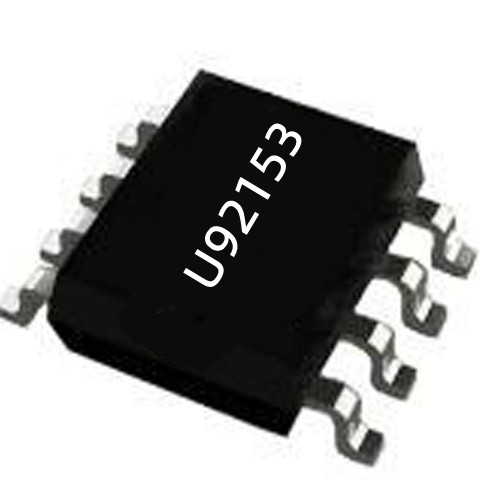

隨著電源產品系統功能越來越復雜，對能耗的要求越來越高，客戶對電源運行狀態的感知與控制的要求越來越高，開關電源芯片必須和電路板上所需要供電的設備進行有效地連接，小功率又節能的12W開關電源芯片U92153是目前比較常用的電源方案。

12W開關電源芯片U92153采用原邊恒流控制 (PSR-CCM)技術，芯片利用FB管腳電壓和CS 管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式可以參考詳細圖示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。

12W開關電源芯片U92153主要特性如下：

● 內置超高壓功率 BTJ

● 谷底開通、原邊控制、系統效率高

● 多模式原邊控制方式

● 優異的動態響應

● 集成動態三極管驅動電路

● 工作無異音

● 優化的 EMI 性能

● 恒流、恒壓調整率小于 ±5%

● 超低待機功耗 <30mW

● CV 模式可編程輸出線壓降補償

● 內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

● SOP-8 封裝

開關電源芯片在電子信息產品中發揮了關鍵作用、具有廣泛的產品應用。有需要的小伙伴可搜索深圳銀聯寶科技或者直接電話聯系400-778-5088，獲取相關資料！
