在回南天潮濕的天氣里，一款高效除濕的除濕機可以讓我們的生活更加舒適。而遇上持續干燥、室內濕度低的天氣，就需要一款增加房間濕度的加濕器。深圳銀聯寶科技的電源芯片U6117S專業用作加濕器、吹風機、養生壺等小家電AC/DC電源適配器中，性能穩定可靠，價格頗具競爭力。

AC/DC適配器電源芯片U6117S典型功率推薦：

▲ flyback 原邊反饋應用

U6117SA——175-265VAC：12W    85-265VAC：10W

U6117SG——175-265VAC：7.5W    85-265VAC：5.5W

▲Buck 降壓應用

U6117SA——175-265VAC：18W(Iout<250mA)  85-265VAC：12W(Iout<250mA)

U6117SG——175-265VAC：18W(Iout<180mA)  85-265VAC：10W(Iout<180mA)

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。下圖展示了AC/DC適配器電源芯片U6117S內部CV電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。

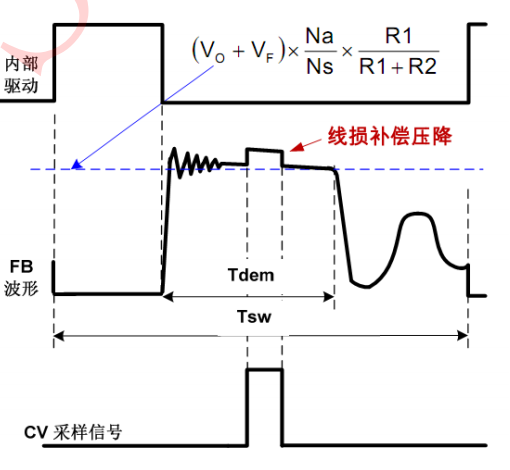

在恒壓采樣過程中，電源芯片U6117S內部有一可變電流源從FB管腳流出用作線損補償，如圖所示，由此將在FB波形上產生一電壓階梯。圖也展示了消磁過程中FB電壓平臺的量化關系：

其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數。當系統進入到過載模式后，隨著輸出電壓的降低FB電壓將降低至內部輸出電壓基準2V以下，之后芯片也將自動進入到恒流輸出模式中。

AC/DC適配器電源芯片U6117S是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，各項性能數據做到了同規格產品內的佼佼者，使用效果達到最佳！
