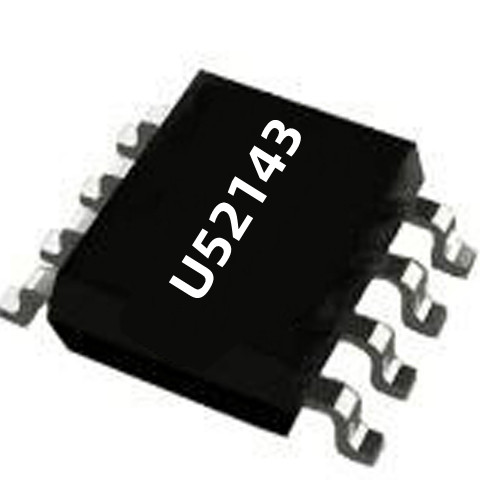

選擇適合自己的旅充方案可以保證在旅行中始終保持手機電量充足，以便隨時記錄美好的旅程，以及與他人保持聯系。深圳銀聯寶科技最新推出的5v2A旅充方案，采用開關電源芯片U52143，適用功率在11W以內，也可以應用于適配器、反激式變換器中。

U52143是一款應用于原邊采樣和控制的高性能開關電源芯片。其內置功率BJT，可用于11W以內的離線式開關電源產品。U52143工作于恒流模式時采用PFM 的控制方式 ，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。

開關電源芯片U52143腳位特征：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率 MOSFET 漏極。

開關電源芯片U52143的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDD ON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDD OFF時，芯片欠壓保護，關閉內部使能信號并停止工作。

開關電源芯片U52143主要特性：

& 原邊控制無需光耦及次級控制電路

& PWM+PFM 多模式混合控制

& 內置 800V 功率 BJT

& 全電壓范圍內±5%恒壓及恒流精度

& 典型應用下空載功耗<75mW @230V

& 內置軟起電路

& 內置輸出線補

& 內置頻率抖動

& 超低啟動功耗 (<5uA)

& 內置過流保護，過壓保護，短路保護，過溫

& 保護等多種保護功能

& 逐周期電流限制

& 動態三極管基極驅動

& 適用功率<11W

同時，開關電源芯片U52143還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。U52143內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。
