數碼相機是集光學、機械、電子一體化的產品,維護很重要。購買的數碼相機,頭3次使用一定要對電池完全充分的充電,每次12-14小時之間。在使用過程中出現電量過低提示時,應該盡量及時開始充電,不要過度放電。數碼相機充電器芯片U2281可以幫你及時、高效的處理充電問題!
充電器芯片U2281主要應用于手機充電器、數碼相機充電器、電池充電器等,是一個高度集成的PWM控制集成電路的反轉換器,是專門為需六級能效的開關電源而設計的。在通用輸入電壓范圍內,無負載條件下,輸入功率小于75 W。U2281的啟動電流很低,小于10uA。因此,開關電源的啟動電路可以使用大電阻。這將盡量減少待機損耗。啟動電阻的典型電阻為4M歐姆。
充電器芯片U2281是一個高度集成的PWM控制集成電路的反轉換器,可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術;±5%恒流精度,±1%恒壓精度;待機功耗75mW,固定65KHz開關頻率;綠色省電模式和打嗝模式工作,啟動和工作電流;集成抖頻功能優化EMI,集成內部斜率補償?shù)碾娏髂J娇刂疲患删€電壓和電感量補償?shù)暮懔骷夹g(shù);集成自恢復模式的保護功能:VDD欠壓保護(UVLO),VDD過壓保護 (OVP),過熱保護(OTP),逐周期電流限制,過載保護(OLP),短路保護(SCP),前沿消隱(LEB),CS管腳開路保護。

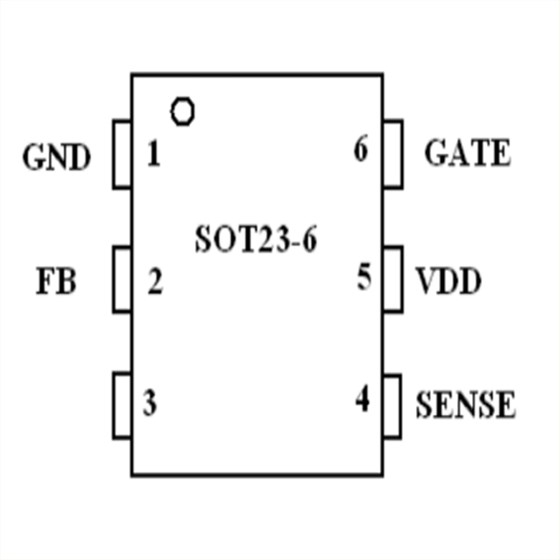

充電器芯片U2281封裝形式SOT23-6,可做OB2263的替代,管腳如下:
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
深圳銀聯寶科技充電器芯片提醒各位小伙伴:數碼相機一類的電子產品,長時間不使用的話,請充電70%左右存放于干燥、陰涼處,可有效延長產品壽命和使用性能。關注銀聯寶,用“芯”助力!
