充電器內置的智能芯片，可識別手機所需電壓電流并自動調整，讓手機在安全的范圍內充電。當你用大功率充電器給小功率手機充電時，充電器會自動識別手機能接受的功率大小，自動調整電壓電流，避免輸出功率過大發生危險。除去充電器的保護外，手機自身內部也有保護電路，防過充、過流、過壓等機制，一旦發生狀況，會啟動自動斷電、停止充電等方式保護手機。深圳銀聯寶快充電源芯片U6620S也是一款具有保護功能的充電器開關電源芯片！
快充電源芯片U6620S是一種高性能的電流模式PWM離線反激變換器電源開關應用。U6620S開關電源芯片內部具有高精度 65kHz 開關頻率振蕩器，且?guī)в卸额l功能可優化 EMI 性能。芯片采用綠色節能模式和打嗝模式工作，可以保證小于 75mW 的待機功耗。
快充電源芯片U6620S主要特點：
可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術
±5% 恒流精度；±1%恒壓精度
待機功耗<75mW
固定 65KHz 開關頻率
綠色省電模式和打嗝模式工作
超低啟動和工作電流
集成抖頻功能優化 EMI
集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
集成自恢復模式的保護功能
快充電源芯片U6620S腳位分析：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。

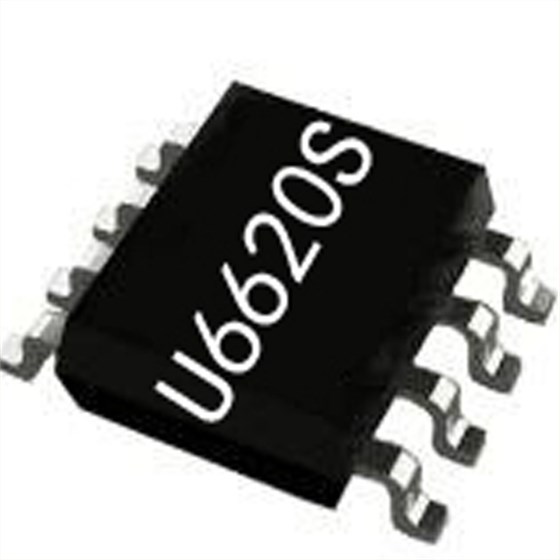

快充電源芯片U6620S封裝SOP-8，推薦輸出功率20W，可應用于充電器和適配器、電機驅動電源等多個場景！
