LED燈具照明離不開驅動芯片。LED驅動芯片作為LED的重要器件，控制著LED發光線性度、降低功率、提高壽命，同時解決整體方案的電磁兼容等關鍵因素。綠色照明亦是未來的發展趨勢，及時尋找到合適的芯片供應商，早出產品，則贏的機會多多。

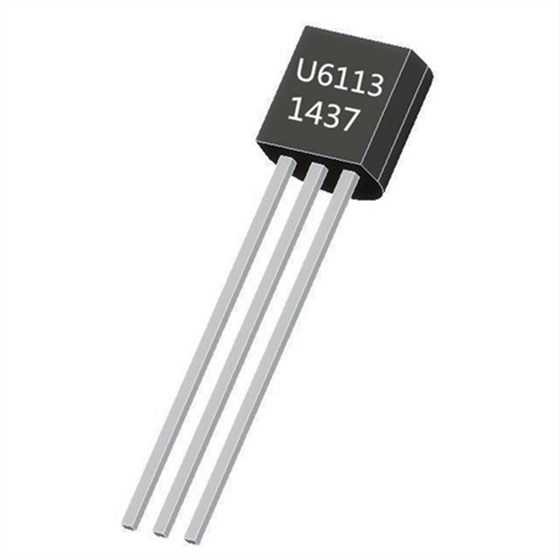

深圳銀聯寶科技的LED驅動芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET和控制器。U6113內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于LED 照明的應用中，是帶有準諧振式的降壓型功率開關器。
在LED驅動芯片U6113芯片內部，只要當內部高壓MOSFET關斷時，5.8V的穩壓器就會從芯片的Drain管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓MOSFET導通的時候，5.8V穩壓器則停止工作而芯片靠VDD 電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。
為了保證系統工作在準諧振模式下，LED驅動芯片U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降 ，同時會有一由地到MOSFET Drain 端的負向電流流經Crss 電容。反之，當MOFET關斷Drain 端電壓上升時，會有一正向電流流經Crss電容。
LED驅動芯片U6113的工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。U6113在40V LED 輸出電壓下，（175~265VAC）120mA、（85~265VAC）100mA；在60V LED 輸出電壓下：（175~265VAC）100mA、（85~265VAC）90mA。
深圳銀聯寶科技的LED驅動芯片常備料還有U6217、U6237、U6116等，通過了性能測試驗證，經受住了市場考驗，配有專業技術團隊指導，一站式服務讓你安枕無憂！
