銀聯寶DC-DC開關電源芯片U3211的概述
對于需要供電的便攜式系統，功率問題成為電路設計考慮的重要因素之一。芯片電路的功耗主要來自開關的動態功耗和漏電的靜態功耗。動態功耗主要是電容的充放電(包括網絡電容和輸入負載)以及P/N MOS同時打開形成的瞬間短路電流。靜態功耗主要是擴散區與襯底形成二極管的反偏電流和關斷晶體管中通過柵氧的電流。工作時序及軟件算法設計有缺陷，會降低系統工作效率、延長工作時間，也會直接增加系統的消耗。所以選擇一款低功率開關電源芯片很重要。

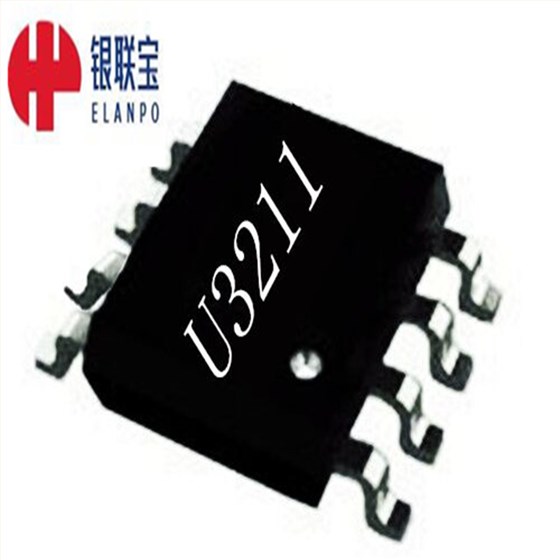

開關電源芯片U3211是一款高性能低成本的PWM控制功率器，適用于離線是小功率降壓型應用場合，外圍電路簡單，器件個數少，同事產品內置高耐壓MOSFET可提高系統浪涌耐受能力。U3211與傳統的PWM控制器不同，U3211內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況的待機功耗。開關電源芯片U3211集成有完備的帶自恢復功能的保護功能；VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。
elanpo銀聯寶科技是您開關電源芯片的平臺， Elanpo銀聯寶科技二十年專注于各類芯片開發設計，低功耗率的開關電源方案獲得廣大客戶認可，并成功的在市場投入使用，銀聯寶本著低價格、率，低功率，應的宗旨，向市場推送更的電源芯片，同時，我們將為您提供、方便、理想的服務，elanpo銀聯寶團隊將為您提供合理的建議。詳情了解關于elanpo銀聯寶科技開關電源芯片或需設計開關電源方案請搜索銀聯寶科技咨詢了解更多。www.westmont.com.cn
