友恩半導體的電源管理icU6773和同步整流icU7711充電器方案使用率很高，但是有的小伙伴在選擇U6773系列時，依然存在困惑。友恩電源管理ic U6773系列目前出貨量最大的三顆ic分別是：U6773V、U6773S和U6773H。其中U6773V、U6773S單電壓下推薦輸出功率15W，全電壓下推薦輸出13W；U6773H單電壓下推薦輸出功率18W，全電壓下推薦輸出15W。可按需選擇！

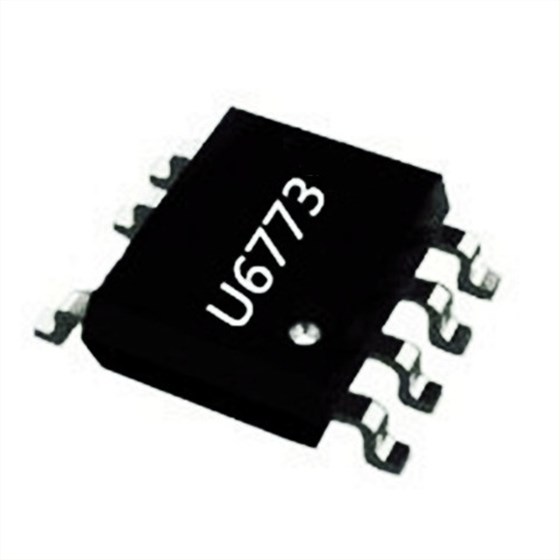

電源管理icU6773是一款高性能準諧振式、原邊控制功率開關，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。集成650V MOSFET，高效率準諧振工作模式，±5%恒流、恒壓精度；待機功耗<70mW，多模式原邊控制方式；工作無異音，優化的動態響應，可調式線損補償；集成線電壓和負載電壓的恒流補償，集成完善的保護功能：短路保護(SLP)、FB短路保護、過溫保護(OTP)、逐周期限流保護(OCP)、前沿消隱(LEB)、管腳懸空保護、VDD過欠壓保護和箝位保護；封裝形式SOP-7/DIP-7。
在恒壓輸出模式中，電源管理ic U6773采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，ic利用恒流環實現準諧振控制。采用U6773可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

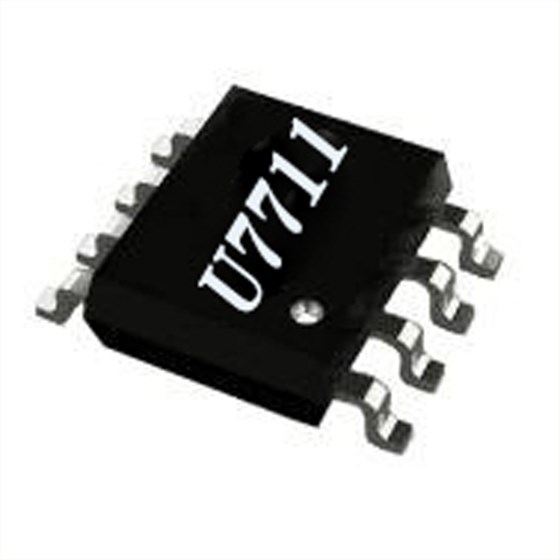

同步整流icU7711是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流率開關，內置超低導通阻抗功率MOSFET以提升系統效率。在原邊MOSFET導通期間，ic內部7.1V穩壓器將從其Drain管腳抽取電流向VDD供電，以使VDD電壓恒定在7.1V左右?；诟哳l解耦和供電考慮，推薦選取容量為1uF的陶瓷電容作為VDD電容。
同步整流ic U7711支持“浮地”和“共地”同步整流兩種拓撲，支持斷續工作模式(DCM)和準諧振工作模式(QR)，<300uA超低靜態電流；內置VDD高壓供電模塊，無需VDD輔助繞組供電，內置40V功率MOSFET，內部集成保護：VDD欠壓保護 (UVLO)，VDD電壓鉗位(>5mA鉗位電流)；封裝形式SOP-8。
市面上的充電器方案繁多復雜，選擇眾多，但產品力和品牌力才是真正硬實力的體現。電源管理ic和同步整流ic制造商友恩半導體，經過多年技術打磨和市場沉淀，擁有多款主力ic方案組合，穩定可靠，定價合理。搜索友恩，總有一款ic合適您！
