AI大爆炸的時代，AI功能已經慢慢在融入到我們生活中，手機AI修圖，寫文章時的AI潤色等等。而針對兒童市場、基于AI大模型，能夠進行對話的AI玩具也悄然上新。兒童用品安全永遠是第一位，兒童玩具電源保障，可以放心選擇深圳銀聯寶科技綠色安全的充電器芯片U7575！

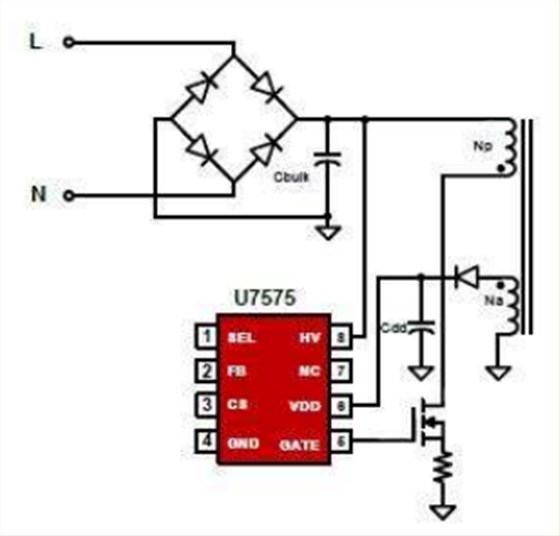

充電器芯片U7575集成了高壓啟動模塊。下圖是U7575的一種高壓啟動電路方式。芯片HV管腳連接到整流橋后的BUS電容上。啟動時，芯片內部的高壓啟動模塊使能，內部高壓電流源給VDD電容充電。VDD小于2V時，HV供電電流為0.5mA，VDD大于2V時，HV供電電流增加到5mA。VDD電壓增加到芯片開啟電壓12V(典型值)時，芯片開始工作并且芯片工作電流增加到2mA(典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組Na為芯片供電。
充電器芯片U7575利用檢測流經外部高壓MOSFET漏極和門極間寄生的米勒電容Crss的放電電流實現副邊電感電流消磁點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOSFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。芯片利用檢測到的流經Crss電容的負向電流實現了副邊電感電流過零點的檢測。
充電器芯片U7575主要特性：
1.集成高壓啟動功能
2.可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術
3.±5%恒流精度；±1%恒壓精度
4.待機功耗<50mW
5.內置斜波補償電流模式控制固定
6.65kHz開關頻率頻率抖動功能優化EMI
7.綠色省電模式和打嗝模式工作
8.超低啟動和工作電流
9.集成自恢復模式的保護功能：VDD欠壓保護(VDD UVLO)、VDD過壓保護(VDD OVP)、輸出過壓保護(CS OVP)、短路保護(SCP)、逐周期電流限制、過載保護(OLP)、前沿消隱(LEB)
10.封裝類型 SOP-8
深圳銀聯寶科技充電器芯片因其較高的性價比和穩定的性能，在電源市場上受到很多客戶追捧，近期推出的氮化鎵芯片詢價量和搜索量均出現了顯著增長，有需要的小伙伴可直接聯系銀聯寶，尋找更貼合您需求的電源芯片方案！
