挑選優質的液晶顯示器輔助電源芯片，可以考慮銀聯寶電子的副邊反饋電源芯片SF5773L，典型輸出12V2A，功率最大可做到50W。SF5773L系統效率滿足 “DoE六級能效”Tier2 要求，待機＜75mW。有現貨，隨時可提走。
電源芯片SF5773L特性：
◆專利的“QR-IITM”(第二代準諧振)技術克服準諧振系效率，EMI和異音方面的缺陷：
“ Digital Anti-jitter”技術消除谷底切換異音
“ Digital Frequency Foldback”提高全負載效率
“ Digital Frequency Jittering”改善EMI
◆效率滿足六級能效要求
◆內置軟啟動，管腳浮空保護
◆超低啟動電流
◆輸出過壓保護電壓可外部編程
◆逐周期電流限制，內置前沿消隱
◆內置高低壓過流補償實現全電壓平坦OCP曲線
◆VDD欠壓保護(UVLO)，過壓保護及鉗位
電源芯片SF5773L應用場合：
◆手持?jǐn)?shù)碼充電器
◆電腦/電視輔助電源
◆小功率數碼適配器
◆替代線性電源

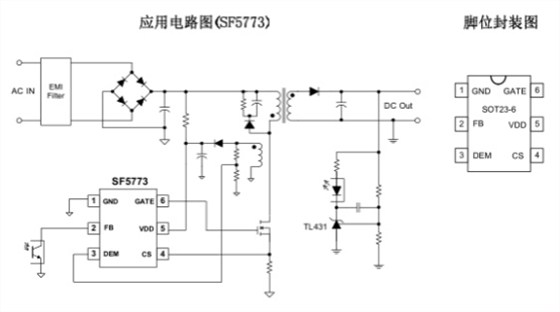

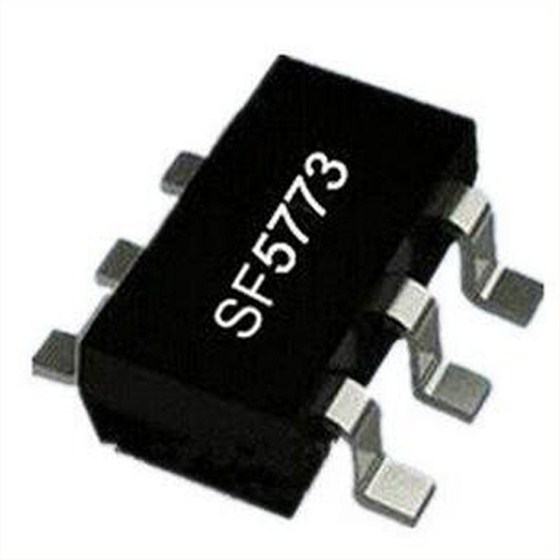

電源芯片SF5773L封裝形式SOT23-6，應用電路圖和腳位封裝如下所示：
1 GND 芯片參考地管腳。
2 FB 輸出反饋和消磁檢測管腳。
3 DEM 變壓器鐵芯退磁檢測引腳。該引腳也用于輸出過電壓保護（輸出OVP）。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電腳。
6 GATE 圖騰驅動電路管腳，連接外部 MOSFET。
