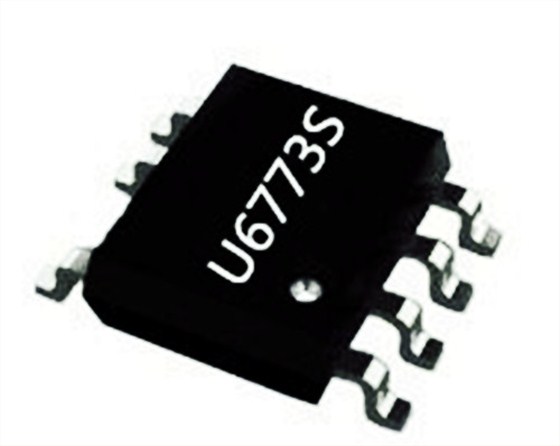

電源管理芯片U6773V 具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。原邊反饋/內置MOSFET內置環路補償，省去額外的補償或?yàn)V波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。

電源管理芯片U6773V 主要特性：

▲內置650V高壓MOSFET

▲多模式控制，六級能效標準

▲優異的動態響應能力，工作穩定，無異音

▲SR（同步整流）兼容性高，提供了極為全面的輔助功能

▲包含輸出欠壓保護、輸出過壓鉗位、輸出欠壓提醒等功能

▲封裝SOP-8

電源管理芯片U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。

電源管理芯片U6773V內置高壓?jiǎn)?dòng)電路可支持系統輸出電壓低至2V時，該芯片仍能正常工作。
