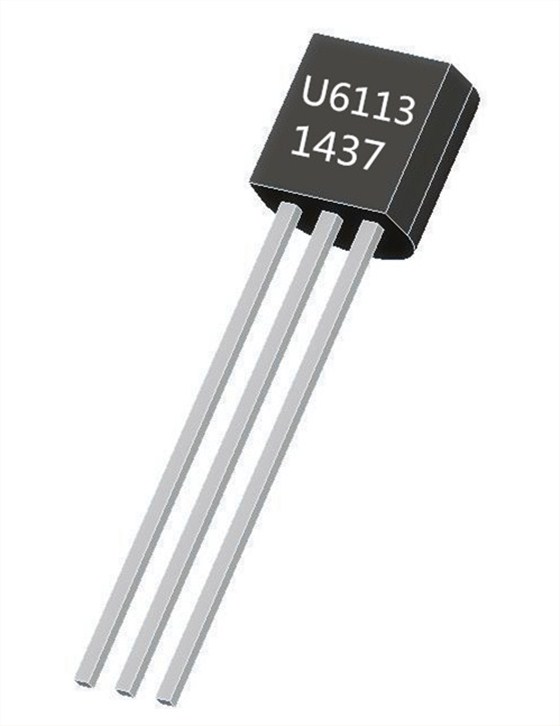

夏季，各地開始上演五光十色的LED燈光秀，其中就少不了友恩開關電源芯片。U6113 是一款內部高度集成的降壓型準諧振式（QR-Buck）LED 照明恒流驅動功率開關電源芯片。
開關電源芯片U6113 在同一晶元上集成了高壓功率 MOSFET 和控制器。此外，芯片還集成有高壓啟動電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。
開關電源芯片U6113 集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。
開關電源芯片U6113 應用于LED 照明驅動：
l#在 40V LED 輸出電壓下：
l175~265VAC：120mA
l85~265VAC：100mA
l#在 60V LED 輸出電壓下：
l175~265VAC：100mA
l85~265VAC：90mA
開關電源芯片U6113 引腳功能：
1 Drain 內部功率 MOSFET 漏極
2 CS 芯片地，也用作電感峰值電流控制腳
3 VDD 芯片電源供電
工作再忙，別忘了放松一下。芯片再缺貨，別忘了問問友恩開關電源芯片。
