友恩半導體9110是一款高性能高耐壓的副邊同步整流控制芯片，適用于AC-DC反激變換系統，支持DCM、QR和CCM多種工作模式的電源系統。用于替換反激系統中次級整流肖特基二極管。
同步整流控制芯片9110采用多樣化VCC供電技術，在不需要輔助繞組供電的情況下，能保證AC-DC控制器在多種輸出電壓條件下，芯片VCC供電都會不出現欠壓。
同步整流控制芯片9110特性：
◆ 兼容DCM、CCM和QR反激轉換器
◆ 輸出電壓直接供給VCC
◆ 150uA低靜態電流
◆ 4.5A驅動電流保證MOSFET快速關斷
◆ 支持最大200kHz 開關頻率
◆ 支持低輸出電壓工作
◆ 采用SOP8封裝形式
同步整流控制芯片9110應用范圍：
◆ 移動設備充電器
◆ 適配器
◆ 反激轉換器

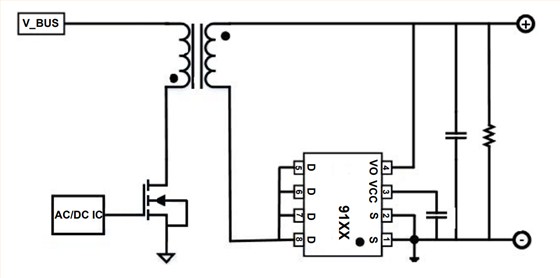

同步整流控制芯片9110管腳描述：
1.2腳 S 芯片接地管腳（GND）
3 腳VCC電源，VCC 和 GND 之間接電容
4 腳VO檢測輸出電壓，給 VCC 供電
5、6、7、8 腳D 漏極電壓檢測腳
