最近火遍全網的小游戲“羊了個羊”，乍一看很簡單，玩起來卻很難通關，令許多游戲愛好者欲罷不能，有人為了不打斷節奏，手機充著電連續玩。不得不再一次提醒大家，要正確使用充電器，認準正規廠家生產的開關電源芯片，安全第一！
深圳銀聯寶科技的開關電源芯片U6201是一款采用電流模式控制的反激電源 PWM控制器，適用于電機驅動電源、適配器和充電器等場合。芯片內集成有通用的原邊恒流控制技術，可支持?jǐn)嗬m(xù)模式和連續模式工作，適用于恒流輸出的隔離型電源應用中。
在芯片開始工作之前，開關電源芯片U6201僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值21V）， U6201開始工作并且芯片工作電流上升到1.2mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。當進入到打嗝模式后，芯片的工作電流將繼續降低， 由此在低于40W的應用中可以獲得低于75mW的待機功耗。

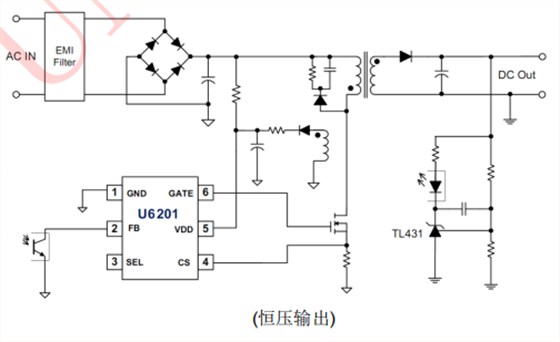

開關電源芯片U6201恒流、恒壓模式識別。芯片通過識別啟動之初SEL管腳的阻抗來決定工作在何種模式下。當SEL管腳連接電容（10-47nF），U6201 工作在恒流恒壓輸出模式下；當SEL管腳懸空時，芯片工作在恒壓輸出模式下。由于集成有針對線電壓和電感量的補償，U6201 可以保證±5%的恒流精度；恒壓輸出控制與傳統PWM控制器相同，通過副邊閉環實現±1%的恒壓精度且?guī)в休^好動態響應功能。
開關電源芯片U6201內部通過校準PWM開關頻率被嚴格固定為65kHz。為了改善系統 EMI性能，芯片自帶±4%范圍的抖頻功能。在輕載狀態下，U6201 采用了一種專利的“平滑的頻率調制”技術調節開關頻率。相比于其他頻率調制設計，此技術可以平滑的調節開關頻率而無異音產生。
國慶長假將至，深圳銀聯寶科技的開關電源芯片已進入“準備發貨”狀態。提醒各位小伙伴盡早備貨，盡量避免物流高峰期，我們隨時提供在線服務，力保今年黃金周的交貨順暢！
