深圳銀聯寶又雙叒叕上新料啦！新推出的智能照明開關電源芯片U3205X系列與傳統的PWM控制器不同，內部無固定時鐘驅動 MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。

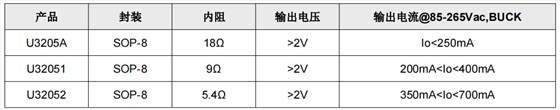

開關電源芯片U3205X系列是一款高性能低成本PWM控制功率開關，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓MOSFET可提高系統浪涌耐受能力。有以下特點：
&集成500V高壓MOSFET和高壓?jiǎn)?dòng)電路
&優化輕載噪音、提升系統抗干擾能力
&多模式控制、無異音工作
&支持降壓和升降壓拓?fù)?/span>
&默認12V輸出(FB 腳懸空)
&待機功耗 <50mW
&良好的線性調整率和負載調整率
&集成軟啟動電路
&內部保護功能：
過載保護 (OLP)
逐周期電流限制 (OCP)
輸出過壓保護 (OVP)
VDD 過壓、欠壓和電壓鉗位保護
&封裝類型 SOP-8
開關電源芯片U3205X系列管腳名稱如下：
1 VDD P 芯片供電管腳，同時作為輸出電壓反饋端 (FB 懸空時)。典型應用中VDD電容推采用1μF陶瓷電容
2 GND G 芯片的參考地
3 FB I 反饋輸入管腳，該引腳懸空時默認 12V 輸出
4 CS I 峰值電流檢測管腳
5、6、7、8 Drain P 內部高壓 MOSFET 的漏極
開關電源芯片U3205X系列內置有一個500V高壓?jiǎn)?dòng)單元。在開機過程中該啟動單元開始工作，從Drain端取電并通過高壓電流源對VDD電容進行充電，如“功能模塊”中所述。當VDD電壓上升至VDD_ON (典型7.5V)時，芯片開始工作且芯片工作電流增加至約0.8mA。在穩態工作時，芯片通過反饋二極管由輸出進行供電，同時借助高壓?jiǎn)?dòng)電路，系統待機功耗可以低至50mW 以下。U3205X的靜態工作電流典型值為200μA。如此低的工作電流降低了對于VDD電容大小的要求，有效提高系統效率！
