沉浸式家庭聯網平臺，可以令在線辦公/學習、高清視頻、AR、VR以及云游戲等更加流暢和穩定。有了更好的網絡覆蓋，自然需要更好的開關電源芯片，U2281推薦給各位小伙伴！
開關電源芯片U2281是一個高度集成的PWM控制集成電路的反轉換器，可支持斷續模式、連續模式的原邊恒流技術；±5%恒流精度，±1%恒壓精度；待機功耗75mW，固定65KHz開關頻率；綠色省電模式和打嗝模式工作，啟動和工作電流；集成抖頻功能優化EMI，集成內部斜率補償?shù)碾娏髂Ｊ娇刂?；集成線電壓和電感量補償?shù)暮懔骷夹g；集成自恢復模式的保護功能：VDD欠壓保護（UVLO），VDD過壓保護 （OVP），過熱保護（OTP），逐周期電流限制，過載保護（OLP），短路保護（SCP），前沿消隱（LEB），CS管腳開路保護。
開關電源芯片U2281是專門為需六級能效的開關電源而設計的。在通用輸入電壓范圍內，在無負載條件下，輸入功率最大可達80 W。U2281的啟動電流很低，小于10uA。因此，開關電源的啟動電路可以使用大電阻。這將盡量減少待機損耗。啟動電阻的典型電阻為4M歐姆。

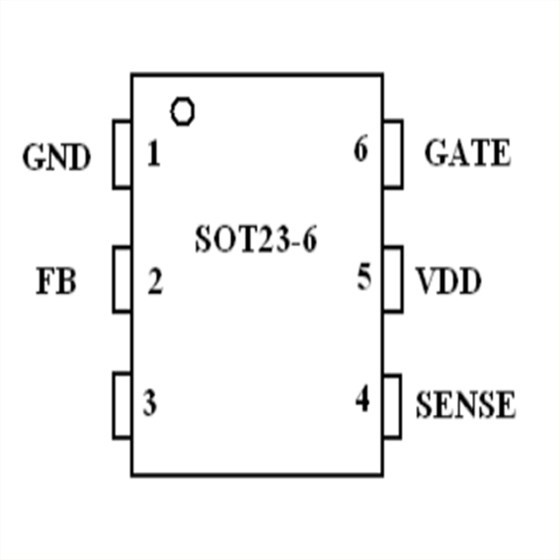

開關電源芯片U2281主要用在手機充電器、數碼相機充電器、電池充電器領域，可作為OB2263的替代，SOT23-6封裝，管腳如下：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
深圳銀聯寶科技針對家居智能、家庭互聯設備推出了不同的開關電源芯片方案。同時，對芯片性能和品質進行高度優化，可以實現小巧、緊湊的設計，帶來更低功耗，實現更高效率！
