長時間使用智能手機導致手機電量常常無法滿足日常生活所需，這時一個優質的充電器至關重要。深圳銀聯寶科技專業提供好品質的充電器ic，幫助充電器廠家解決電源方案問題。推薦10W原邊反饋CC/CV PFM/PWM電源控制器充電器icCY2525D！
10W充電器ic CY2525D內置輸出過壓保護和輸出欠壓保護。輸出電壓通過分壓電阻反饋在VFB端口，通過檢測VFB端口的電壓變化可以反應輸出的變化。當VFB電壓超過一定值時，功率開關管會立馬被關斷同時芯片進入掉電重啟，即為輸出過壓保護。同理，當VFB電壓低于設定值時，芯片關斷功率開關管并掉電重啟，即為輸出欠壓保護。
10W充電器icCY2525D的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDDON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDDOFF時，芯片欠壓保護，關閉內部使能信號并停止工作。CY2525D內置了快速啟動模塊。一旦VDD達到開啟閾值VDDON，為保證輸出快速建立，芯片會控制初級峰值電流保持最大，直到輸出電壓建立到欠壓保護閾值以上，芯片推出快速啟動模式。

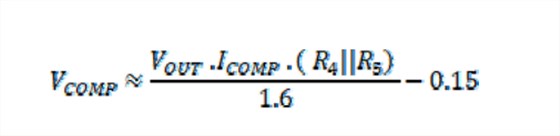

10W充電器ic CY2525D內置了輸出線纜壓降損耗補償來達到理想的負載調整率。無須外部補償電容，可以通過調整分壓上拉電阻的大小來調節線補值的大小。最大線纜壓降損耗補償值Vcomp的計算方式如下：
10W充電器icCY2525D引腳說明：
1 VDD P IC 的電源管腳。
2、3 VFB I 系統反饋管腳，根據輔助繞組的反激電源，在CC模式或CV模式下調節輸出電壓和輸出電流。
3 VDD P IC 的電源管腳。
4 CS O 內置功率 BJT 發射極。
5、6 HV O 內置功率 BJT 集電極。
7 GND P IC接地管腳。
10W充電器ic CY2525D內置了輸入線電壓補償功能，用以補償開關延時在不同線電壓下導致的IPK誤差。在三極管導通時間，芯片采樣VFB的端反應線電壓的負壓，并轉換為合適的補償電流疊加在CS腳，改變VPK的大小，從而實現優秀的恒流線性調整率。
10W充電器icCY2525D采用PWM+PFM 多模式混合控制，全電壓范圍內±4%恒壓精度及高恒流精度，能夠提供便捷高效的穩定輸出。CY2525D原邊控制無需光耦及次級控制電路，效率高且安全性強，獨具的成本優勢更是令人驚喜！
