伴隨市場擴張而來的，是日益激烈的競爭和快速變化的技術要求。電源芯片制造商不僅需要不斷提高產品性能，還要在成本控制和市場響應速度上做出快速調整。深圳銀聯寶電源IC正在不斷探求面對復雜應用場景以及綠色能源解決方案的需求時，如何在技術和成本之間找到平衡。今天推薦多模式、恒流恒壓原邊控制功率開關電源ICU6117D！
電源ICU6117D采用DIP-8 封裝，具體腳位如下：
1 VDD 芯片供電腳。
2 SEL降壓型或反激型拓?fù)渑渲霉苣_。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制。
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 Drain 內置功率 MOSFET 漏極。
7-8 GND 芯片參考地。
U6117D典型功率推薦:

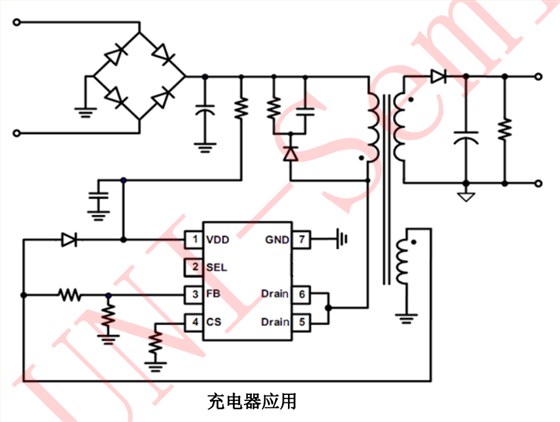

●flyback 原邊反饋應用——230VAC：15W & 85-265VAC：12W
●Buck 降壓應用——175-265VAC：25W(Iout<250mA) & 85-265VAC：18W(Iout<250mA)
電源ICU6117D主要特性：
●集成 650V MOSFET
●支持反激和降壓型拓?fù)鋺?yīng)用
反激原邊控制（SEL 管腳懸空）
準諧振降壓控制 (SEL= GND)
●±4% 恒流、恒壓精度
●待機功耗<70mW
●多模式原邊控制方式
●工作無異音
●優化的動態響應
●可調式線損補償
●集成線電壓和負載電壓的恒流補償
●集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
電源ICU6117D是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。U6117D高集成度的特性減少了客戶在外圍電路上的成本，也進一步降低了整體解決方案的成本，真正為客戶解決問題！
