最近有很多小伙伴又在問起LED照明驅動icU6117SA和U6117SG，這兩顆芯片在實際應用中，不同的電壓范圍下輸出功率的具體區別是什么？今天就給大家整理匯總介紹下！
LED照明驅動icU6117S是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。適應于手機充電器、AC-DC適配器、LED照明驅動等領域。
LED照明驅動ic U6117S典型功率推薦:
&flyback 原邊反饋應用
▲U6117SA——175-265VAC：12W 85-265VAC：10W
▲U6117SG——175-265VAC：7.5W 85-265VAC：5.5W
&Buck 降壓應用
▲U6117SA——175-265VAC：18W(Iout<250mA)85-265VAC：12W(Iout<250mA)
▲U6117SG——175-265VAC：18W(Iout<180mA)85-265VAC：10W(Iout<180mA)

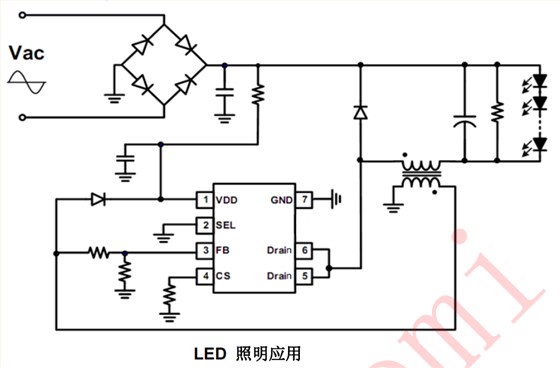

LED照明驅動icU6117S采用SOP-8 封裝，腳位如下：
1 VDD 芯片供電腳。
2 SEL降壓型或反激型拓撲配置管腳。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 Drain 內置功率 MOSFET 漏極。
7 GND 芯片參考地。
LED照明驅動U6117S支持準諧振降壓型LED恒流輸出應用（QR-BUCK），僅需將SEL 管腳短至GND 即可。在準諧振降壓工作模式中，芯片保持CS 峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率。平均輸出電流的公式如下：
在恒壓輸出模式中，LED照明驅動U6117S采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6117S可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
